国标截止阀

产品概述
J41H/Y型国标截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。国标截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
国标截止阀具有以下优点：
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
主要性能参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
J41H/Y-16C~160C	16~160	1.6~16.0	≤425	水、蒸汽、油品
J41H/Y-16P~160P			≤150	弱腐蚀性介质
J41H/Y-16R~160R			≤150	腐蚀性介质
J41H/Y-16I~160I			≤550	油品、蒸汽

主要零件材质:

零件名称	ZGICr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12M02Ti	ZG00Cr17Ni14M02	WCB
阀体/阀盖	ZGICr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12M0 2 Ti	ZG00Cr17Ni14M0 2	WCB
阀瓣	ZGICr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12M0 2 Ti	ZG00Cr17Ni14M0 2	1Cr13
阀杆	1Cr18 Ni9Ti	00Cr18 Ni10	1Cr18 Ni12M0 2 Ti	00Cr17Ni14M0 2	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨
垫片	304＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨＋304
压盖	ZGICr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12M0 2 Ti	ZG00Cr17Ni14M0 2 系列	WCB
填料压环	1Cr18 Ni9Ti	00Cr18 Ni10	1Cr18 Ni12M0 2 Ti	00Cr17Ni14M0 2	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti	45

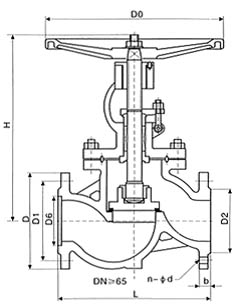

主要外形连接尺寸

1.6Mpa 突面法兰	DN	L	D	D₁	D₂	b	z×ød	H	D₀
	10	130	90	60	40	14	4×ø14	198	120
	15	130	95	65	45	14	4×ø14	200	120
	20	150	105	75	55	14	4×ø14	243	140
	25	160	115	85	65	14	4×ø14	253	160
	32	180	135	100	78	15	4×ø18	280	160
	40	200	145	110	85	16	4×ø18	312	200
	50	230	160	125	100	16	4×ø18	321	200
	65	290	180	145	120	18	4×ø18	325	240
	80	310	195	160	135	20	4×ø18	355	240
	100	350	215	180	155	20	4×ø18	415	280
	125	400	245	210	185	22	4×ø18	460	320
	150	480	280	240	210	24	8×ø23	510	360
	200	600	335	295	265	26	12×ø23	590	360

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
突面法兰	10	130	90	60	40	16	4-Φ14	198	120
	15	130	95	65	45	16	4-Φ14	218	120
	20	150	105	75	55	16	4-Φ14	258	140
	25	160	115	85	65	16	4-Φ14	275	140
	32	180	135	100	78	18	4-Φ18	280	160
	40	200	145	110	85	18	4-Φ18	330	180
	50	230	160	125	100	20	4-Φ18	350	200
	65	290	180	145	125	22	8-Φ18	400	280
	80	310	195	160	135	22	8-Φ18	355	280
	100	350	230	190	160	24	8-Φ23	415	320
	125	400	270	220	188	28	8-Φ25	460	360
	150	480	300	250	218	30	8-Φ25	510	450
	200	600	360	310	278	34	12-Φ25	710	500
	250	622	425	370	332	36	12-Φ30	786	550
	300	698	485	430	390	40	16-Φ30	925	600

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法兰 MFM J41H J41Y J41W J41N 40 40P 40R 40I	10	130	90	60	41	35	14	4-Φ14	198	120
	15	130	95	65	45	40	16	4-Φ14	233	120
	20	150	105	75	55	51	16	4-Φ14	295	140
	25	160	115	85	65	58	16	4-Φ14	285	160
	32	180	135	100	78	66	18	4-Φ18	302	160
	40	200	145	110	85	76	18	4-Φ18	355	200
	50	230	160	125	100	88	20	4-Φ18	373	200
	65	290	180	145	120	110	22	8-Φ18	408	280
	80	310	195	160	135	121	22	8-Φ18	436	280
	100	350	230	190	160	150	24	8-Φ23	480	320
	125	4001	270	220	188	176	28	8-Φ25	588	360
	150	480	300	250	218	204	30	8-Φ25	611	400
	200	600	375	320	282	260	38	12-Φ30	720	400
6.4MPa	15	170	105	75	55	40	18	4-14Φ	195	400
凹凸法兰 MFM J41H J41Y J41W J41N 64 64P 64R 64I	20	190	125	90	68	51	20	4-Φ18	228	160
	25	210	135	100	78	58	22	4-Φ18	275	180
	32	230	150	110	82	66	24	4-Φ23	325	200
	40	260	165	125	95	76	24	4-Φ23	360	240
	50	300	175	135	105	88	26	4-Φ23	410	280
	65	340	200	160	130	110	28	8-Φ23	450	320
	80	380	210	170	140	121	30	8-Φ23	485	360
	100	430	250	200	168	150	32	8-Φ25	537	400
	125	500	295	240	202	176	36	8-Φ30	631	400
	150	550	340	280	240	204	38	8-Φ34	646	450
	200	650	405	345	300	260	44	12-Φ34	813	500
10.0MPa	10	170	100	70	50	35	20	4-Φ14	198	140
凹凸法兰 MFM J41H J41Y J41W 100 100P 100R 100I	15	170	105	75	55	40	20	4-Φ14	202	140
	20	190	125	90	68	51	22	4-Φ18	228	160
	25	210	135	100	78	58	24	4-Φ18	250	180
	32	230	150	110	82	66	24	4-Φ23	326	200
	40	260	165	125	95	76	26	4-Φ23	360	240
	50	300	195	145	112	88	28	4-Φ25	414	280
	65	340	220	170	138	110	32	8-Φ25	434	320
	80	380	230	1810	148	121	34	8-Φ25	547	360
	100	430	265	210	172	150	38	8-Φ30	621	400
	125	500	310	250	210	176	42	8-Φ34	732	400
	150	550	350	290	250	204	46	12-Φ34	840	450
16.0MPa	200	65	430	360	312	260	54	12-Φ41	925	500
凹凸法兰 MFM J41H J41Y J41W 160 160P 160R 160I	15	170	110	75	52	40	24	4-Φ18	148	140
	20	190	130	90	62	51	26	4-Φ23	158	160
	25	210	140	100	72	58	28	4-Φ23	175	180
	32	230	165	115	85	66	30	4-Φ25	200	200
	40	260	175	125	92	76	32	4-Φ27	231	240
	50	300	215	165	132	88	36	8-Φ25	262	280
	65	340	245	190	152	110	44	8-Φ30	303	320
	80	380	260	205	168	121	46	8-Φ30	341	360
	100	430	300	240	200	150	48	8-Φ34	485	400
