角式截止阀

阀门型号:J44H、J44Y、J44W
产品概述
角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。
角式截止阀特点
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。

设计与制造符合中国国家标准
1、基本结构形式：角式
2、公称压力：PN1.6-4.0(MPa)
3、公称通径：DN15-300（mm）
应用规范

遵循规范	STANDARD
设计与制造	GB12233/GB 12235
结构长度	GB 12221/JB96（长系列）
结构长度	GB78/JB79（GB、HG、SH）
压力试验	GB/T 13927
标志	GB 12220
供货	GB/T12252

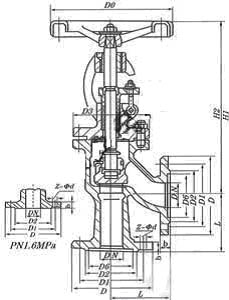

主要连接尺寸

1.6MPa主要连接尺寸

DN	in	L	D	D1	D2	f	b	z-φd	Do	H1	H2	W
15	1/2	65/90	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	75/95	105	75	55	2	16	4-φ14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-φ14	120	250	275	8.5
32	21/4	95/105	135	100	78	2	18	4-φ18	140	260	290	12
40	21/2	100/115	145	110	85	2	18	4-φ18	140	290	325	14
50	2	115/125	160	125	100	2	20	4-φ18	160	300	335	19
65	21/2	145	180	145	120	2	20	4-φ18	180	355	400	27
80	3	155	195	160	135	2	22	4-φ18	240	400	450	42
100	4	175	215	180	155	2	24	8-φ18	240	455	495	50
125	5	200	245	210	185	2	26	8-φ18	280	530	560	64
150	6	240/225	280	240	210	2	28	8-φ23	320	605	650	85
200	8	275	335	295	265	2	30	8-φ23	360	650	770	155

2.5MPa主要连接尺寸

DN	in	L	D	D1	D2	f	b	z-φd	Do	H1	H2	W
15	1/2	65/90	95	65	45	2	16	4-φ14	120	245	270	7.5
20	3/4	75/95	105	75	55	2	16	4-φ14	120	250	275	8.8
25	1	80/100	115	85	65	2	16	4-φ14	140	260	290	11
32	21/4	95/105	135	100	78	2	18	4-φ18	140	290	325	13
40	21/2	100/115	145	110	85	3	18	4-φ18	160	300	335	18
50	2	115/125	160	125	100	3	20	4-φ18	180	355	400	31
65	21/2	145	180	145	120	3	22	8-φ18	220	400	450	39
80	3	155	195	160	135	3	22	8-φ18	280	450	495	50
100	4	175	230	190	160	3	24	8-φ23	320	530	590	60
125	5	200	270	220	188	3	28	8-φ25	380	600	650	75
150	6	240/225	300	250	218	3	30	8-φ25	400	650	770	98
200	8	275	360	310	278	3	34	12-φ23	450	700	850	170
