产品介绍：

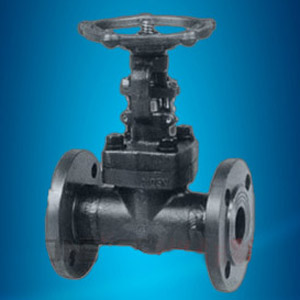

锻钢闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关,法兰锻钢闸阀不能作调节和节流。闸板有两个密封面, 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异, 通常为 50, 介质温度不高时为 2°52＇ 。楔式闸阀的闸板可以做成一个整 体，叫做刚性闸板；也可以做成能产生微量变形的闸板, 以改善其工艺性, 弥补密封面角度在加工过程中产生的偏差, 这种闸板叫做弹性闸板。
应用范围：
法兰式锻钢闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为截流装置使用。
全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、全焊密封连接以及内压自紧式连接阀盖
整体式上密封座
结构特点：
锻钢闸阀有三种体盖连接设计形式。第一种是体盖螺栓连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修。第二种体盖焊接连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖全焊密封，优点是无外泄漏。第三种是压力自紧式阀盖锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。
流体阻力小, 密封面受介质的忡刷和侵蚀小。
开闭较省力。
介质流向不受限制, 不扰流、不降低压力。
形体简单, 结构长度短，制造工艺性好，适用范围广。
标准规范：
设计制造标准：GB/T12234
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
主要零件材料
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
闸板 |
A276 410 & 430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
|
6 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
销钉 |
A276 420 |
A276 304 |
|
9 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
10 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料压板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
阀杆螺母 |
A276 410 |
|
14 |
锁紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
铭牌 |
SS |
|
16 |
手轮 |
A197 |
|
17 |
润滑垫片 |
A473 431 |
|
18 |
填料 |
Flexible Graphite |
PTFE |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |

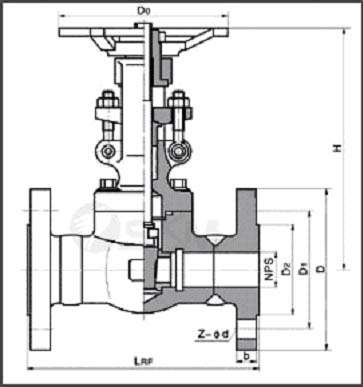

主要尺寸及重量
|
通径 NPS |
1/2 |
3/4 |
1 |
1/4 |
1 1/2 |
2 |
|
L(RF) L1(BW) |
150 |
108 |
117 |
127 |
140 |
165 |
178 |
|
300 |
140 |
152 |
165 |
178 |
190 |
216 |
|
600 |
165 |
190 |
216 |
229 |
241 |
292 |
|
H(OPEN) |
150，300 |
158 |
169 |
197 |
236 |
246 |
283 |
|
600 |
169 |
197 |
236 |
246 |
283 |
320 |
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
|
Weights |
150 |
RF |
4.5 |
5.2 |
8.2 |
11.5 |
12.5 |
20.3 |
|
BW |
2.8 |
3.3 |
5.4 |
7.1 |
8.2 |
12.5 |
|
300 |
RF |
4.8 |
6.2 |
9.3 |
14 |
15.5 |
23.4 |
|
BW |
3.5 |
4.4 |
6.8 |
8.1 |
9.2 |
15.4 |
|
600 |
RF |
5.9 |
7.4 |
10.4 |
16.2 |
17.5 |
28.3 |
|
BW |
4.5 |
5.1 |
8.2 |
10.5 |
12.4 |
20.1 |
|
通径 NPS |
1/2 |
3/4 |
1 |
1/4 |
1 1/2 |
2 |
|
L(RTJ) |
900，1500 |
216 |
229 |
254 |
279 |
305 |
368 |
|
L1(BW) |
900,1500 |
216 |
229 |
254 |
279 |
305 |
368 |
|
H(OPEN) |
197 |
197 |
236 |
246 |
283 |
330 |
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|
Weights |
RTJ |
7.2 |
11.5 |
15.6 |
16.2 |
22.6 |
32.8 |
|
BW |
5.2 |
9.3 |
12.4 |
13.8 |
18.9 |
27.5 |
