详细介绍
结构特点及用途
本阀采用优质合金钢焊接具有体积小、重量轻、耐磨、寿命长,阻小流通截面大、启闭灵活。本阀广泛用于冶金、建材、石化、轻工等行业管道中,对气体、半流体、含粉尘气体等介质流量进行启闭、自动调节或远距离控制。
主要性能:
公称压力:0.1MPa
适用温度:≤300
泄漏率:普通型<3% 低泄漏型<1%
适用介质:含煤粉、烟气、空气、煤气及其它气体
电源电压:220V或380V•AC
气源:0.5MPa
输入信号:0-10(4-20)mA•DC或开关量信号

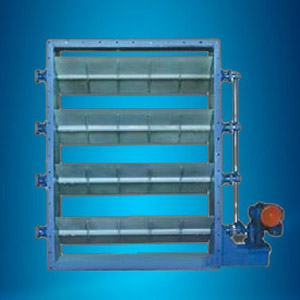

FD941/641/341W-1方形电(气、手)动蝶阀主要外形及连接尺寸表
口径 A1×B1 |
A3×B3 |
A2×B2 |
b |
n-φd |
L |
FD9z41-1 |
FD9t41 |
Fd641 |
Fd341 |
质量 (gk) |
L1 |
执行器 |
执行器 |
执行器 |
执行器 |
120×120 |
200×200 |
170×170 |
10 |
8-φ12 |
140 |
390 |
DKJ-120 |
DTII6320-M |
QGBII-S63-120 |
S-01 |
80 |
160×120 |
240×240 |
210×210 |
430 |
89 |
200×200 |
280×280 |
258×258 |
14 |
470 |
105 |
250×250 |
330×330 |
300×300 |
520 |
112 |
320×320 |
400×400 |
370×370 |
16 |
170 |
590 |
148 |
400×400 |
500×500 |
470×470 |
12-φ15 |
190 |
670 |
170 |
500×500 |
750×750 |
570×570 |
800 |
DKJ-310 |
DTII200-M |
QGBII-D100-160 |
S-02 |
210 |
630×630 |
920×920 |
710×710 |
18 |
16-φ17 |
210 |
930 |
260 |
800×800 |
1120×1120 |
880×880 |
1180 |
372 |
1000×1000 |
1370×1370 |
1080×1080 |
20-φ17 |
250 |
1380 |
DKJ-410 |
DTII30040-M |
QGBII-D200-250 |
S-03 |
540 |
1250×1250 |
1740×1740 |
1330×1330 |
20 |
24-φ17 |
1630 |
810 |
1600×1600 |
1740×1740 |
1690×1690 |
24 |
32-φ19 |
300 |
2040 |
DKJ-510 |
DTII100070-M |
QGBII-D250-400 |
S-05 |
1240 |
2000×2000 |
2140×2140 |
2095×2095 |
40-φ19 |
2630 |
DKJ-610 |
3030 |
2500×2500 |
2650×2650 |
2600×2600 |
28 |
52-φ22 |
400 |
3130 |
DKJ-710 |
S-06 |
3640 |
3000×3000 |
3150×3150 |
3100×3100 |
60-φ22 |
3630 |
4150 |
注:1、本阀与上述配电动执行器组合外,还可与其它电动、气动、液动、电动执行器组合使用。
2、有关执行器原理、接线图、技术参数见“附录”。
3、本阀可按用户要求制造(非水平安装时,请在合中注明夹角)。
4、整机质量为阀体质量+执行器质量。
5、需附件请注在合同中注明(操作器、伺服放大器、控制箱、电磁阀、空气过滤减压器)。
FD941/641/341W-1方形电(气、手)动蝶阀主要外形及连接尺寸表
口径 A1×B1 |
A3×B3 |
A2×B2 |
b |
n-φd |
L |
FD9T41-1 |
Fd9T41 |
Fd641 |
FD341 |
质量 (gk) |
L1 |
执行器 |
执行器 |
执行器 |
执行器 |
160×120 |
240×200 |
210×170 |
10 |
8-12 |
140 |
390 |
DKJ-210 |
DTII6320-M |
QGBII-D63×120 |
S-01 |
85 |
200×120 |
280×200 |
250×170 |
390 |
95 |
250×120 |
330×200 |
300×170 |
390 |
103 |
200×160 |
280×240 |
250×210 |
14 |
430 |
101 |
250×160 |
330×240 |
300×210 |
430 |
108 |
250×200 |
330×280 |
300×250 |
470 |
DKJ-310 |
TII10020-M |
QGBII-D100×160 |
S-02 |
110 |
320×160 |
400×240 |
370×210 |
10-12 |
430 |
135 |
320×200 |
400×280 |
370×250 |
16 |
470 |
140 |
320×250 |
400×330 |
370×300 |
170 |
520 |
145 |
400×200 |
500×300 |
465×265 |
470 |
151 |
400×250 |
500×350 |
465×315 |
18 |
520 |
159 |
400×320 |
500×420 |
465×385 |
590 |
166 |
500×200 |
600×300 |
565×265 |
12-15 |
190 |
500 |
175 |
500×250 |
600×350 |
565×315 |
550 |
181 |
500×320 |
600×420 |
565×385 |
620 |
192 |
500×400 |
600×500 |
565×465 |
700 |
201 |
630×250 |
750×370 |
710×330 |
550 |
230 |
630×320 |
750×440 |
710×400 |
620 |
238 |
630×400 |
750×520 |
710×400 |
700 |
247 |
630×500 |
750×620 |
710×580 |
18 |
210 |
800 |
255 |
800×320 |
920×440 |
880×400 |
620 |
DKJ-410 |
TII63010-M |
QGBII-D100×160 |
S-03 |
342 |
800×400 |
920×520 |
880×480 |
14-17 |
700 |
350 |
800×500 |
920×620 |
880×580 |
800 |
351 |
800×630 |
920×750 |
880×710 |
930 |
366 |
1000×320 |
1120×440 |
1080×400 |
16-17 |
250 |
620 |
513 |
1000×400 |
1120×520 |
1080×480 |
700 |
527 |
1000×500 |
1120×620 |
1080×580 |
880 |
539 |
1000×630 |
1120×750 |
1080×710 |
20 |
18-17 |
1010 |
551 |
1000×800 |
1120×920 |
1080×880 |
1180 |
TII63050-M |
565 |
1250×400 |
1370× 520 |
1330×480 |
22-17 |
780 |
S-04 |
628 |
1250×500 |
1370×620 |
1330×580 |
880 |
DKJ-510 |
643 |
1250×630 |
1370×750 |
1830×710 |
24-17 |
1010 |
665 |
1250×800 |
1370×920 |
1330×880 |
26-17 |
1180 |
681 |
1250×1000 |
1370×1120 |
1330×1080 |
1380 |
710 |
1600×500 |
1740× 640 |
1695×595 |
22 |
28-19 |
300 |
940 |
TII100030-M |
QGBII-D130×250 |
929 |
1600×630 |
1740×770 |
1695×725 |
1070 |
S-05 |
945 |
1600×800 |
1740×940 |
1695×895 |
36-19 |
1240 |
DKJ-610 |
974 |
1600×1250 |
1740×1390 |
1695×1345 |
1690 |
996 |
2000×800 |
2140×940 |
2095×895 |
24 |
36-19 |
1430 |
TII100-M |
QGBII-D250×250 |
1982 |
2000×1000 |
2140×1140 |
2095×1095 |
1630 |
2015 |
2000×1250 |
2140×1390 |
2095×1345 |
1880 |
2088 |
2500×1600 |
2140×1740 |
2095×1695 |
2230 |
TII1000040-M |
QGBII-D250×400 |
S-06 |
2210 |
2500×1250 |
2650×1400 |
2600×1350 |
40-22 |
400 |
1880 |
DKJ-710 |
2360 |
2500×1600 |
2650×1750 |
2600×1700 |
2230 |
2800 |
3000×2000 |
2650×2150 |
2600×2100 |
28 |
52-22 |
2630 |
TII100042-M |
3010 |
3000×1600 |
3150×1750 |
3100×1700 |
2530 |
3430 |
3000×2000 |
3150×2150 |
3100×2100 |
2930 |
3620 |
3000×2500 |
3150×2650 |
3100×2600 |
60-22 |
3430 |
4010 |
