三偏心法兰蝶阀

概 述：
该三维偏心金属硬密封蝶阀是我厂在吸收、消化国内外先进技术的基础上开发的第五代新产品，它可应用于各种工业领域，是取代中压闸阀、截止阀、球阀、旋塞阀的理想产品，是目前唯一能实现无磨损零泄漏，使用寿命长，并能承受一定反向压力的高性能优秀产品，最低使用温度达-196℃,最高使用温度达815℃，由于其良好的流量特性，即可以关闭截断介质，也可以任意调节介质的流量。
特点：
1、 三偏心结构，蝶板与阀座瞬间接触或脱离，真正实现零磨损、零泄漏；
2、 由于密封圈被完全镶嵌于蝶板内，维护时不用将整个阀门拆下，更换方便，大大降低了维护成本；
3、 密封圈采用软硬层叠式不锈钢片和柔性石墨板（石墨橡胶板、石棉橡胶板等）的密封面，使其具有金属硬密封和弹性密封的双重优点，无论在低温和高温工况下均有优良的密封性能。
4、 阀座密封锥面采用堆焊EDCr-B-15等硬质合金，使得密封面耐磨损，使用寿命长，可连续启闭10000次以上而无损伤。
5、 通过选用合适材料使得阀门具有耐低（高）温，耐腐蚀的性能。
6、 由于全部采用耐火材料，具有可靠的耐火性；
7、 三偏心结构使阀具有自锁功能，蝶板关到密封位置时立即实现自锁，不会发生蝶板关过位的故障；
8、 阀门操作轻松自如，输出端转矩低，蝶板流线形设计，压力损失系数低，可谓是节能产品；
9、 密封阀座可调节，有利于装配与维修；
10、 阀门与管道的连接方式有法兰和对夹连接，即可手动，也可电动、气动、液动或电、气、液联动；
11、 即可关闭截断介质，也可以任意调节介质流量。
执行标准：
设计、制造按GB12238-2008及JB/T 8527-97的规定；
法兰按GB/T9112-9124-2000(钢制法兰)、GB 17241.6-1998（铸铁法兰）等标准的规定；
结构长度按GB12221-2000的规定；
产品的出厂检验及试验按GB/T13927-92及JB/T9092-1999的规定。

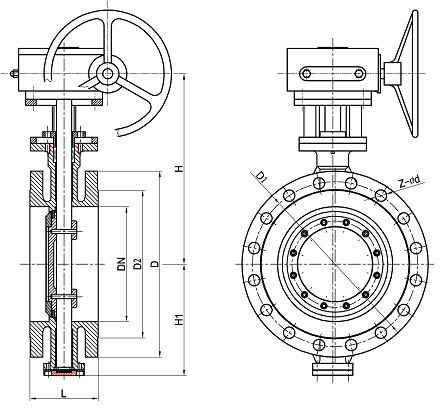

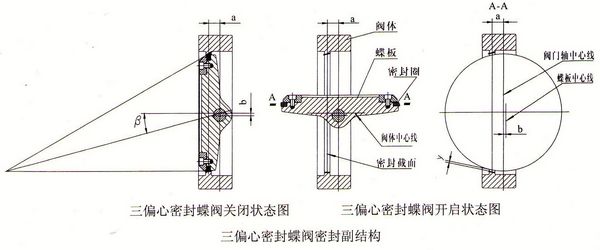

密封原理
三偏心其一是指阀轴在阀座密封面的一侧即轴向偏心X,其二是指阀轴及其孔的中心与阀座密封面的中心线有一个偏心（即径向偏心δ）, 其三是指密封面锥体轴线与阀体轴线有一个偏角（即角度偏心α），三偏心的作用：⑴是保证蝶板密封面在开启能迅速与阀座锥面分离，减轻蝶板密封面与阀座密封面的摩擦扭矩力，延长使用寿命；⑵使其能达到关闭接触即密封、开启数额瞬间密封面即分离的优秀密封性能。当阀轴顺时针方向旋转时、蝶板向关闭方向运动，当阀轴顺时针方向旋转90°时，蝶板密封面与阀座密封面处于完全关闭状态（即密封状态）；由于三偏心的作用原理此时蝶板在介质压力的作用下会越关越紧，从而达到极高的密封性能。当阀轴逆时针方向旋转时，蝶板会立刻与阀座锥面分离而向开启方向运动，当阀轴逆时针方向旋转90°时，蝶板处于全开状态。这种三偏心结构蝶阀密封性能的好坏及寿命的长短主要取决于阀座密封面锥角β、径向偏心δ、轴向偏心X及角度偏心α等结构参数的合理设计；对于不同口径的阀门这些参数都不尽相同，我厂对每一口径阀门的结构参数都进行优化设计，并采取相应合理的生产工艺加以保证，从而保证了产品的密封性能和使寿命。
