产品概述：
通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa，一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为： 1、设计新颖、合理、结构独特，重量轻，启闭迅速。 2、操力矩小，操作方便，省力灵巧。 3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。手柄蜗轮传动法兰式通风蝶阀,蜗杆蜗轮传动法兰式通风蝶阀,蜗轮传动法兰式通风蝶阀。
采用标准：
设计标准：GB/T12238-1989；JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999
主要技术参数：
|
公称通径 |
DN(mm) |
50~3000 |
|
公称压力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
|
试验压力
Ps(MPa) |
强度试验 |
0.075 |
0.375 |
0.9 |
|
密封试验 |
≤1.5%泄漏量 |
|
适用介质 |
煤气、含尘气体、烟道气等。 |
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
主要零件材质及适用温度：
|
零件名称 |
材料 |
|
阀体 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
蝶板 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
密封圈 |
与阀体相同 |
|
阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
|
填料 |
氟塑料、柔性石墨 |
|
材料品种 |
碳素钢 |
低温碳钢 |
合金钢 |
奥氏体不锈钢 |
铬钼钢 |
|
代号 |
WCB |
LCB |
WC6或WC9 |
C5或C12 |
铬Cr-18型、304、316 |
12CrMoV |
|
耐最高温度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
|
耐最低温度 |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
-196℃ |
-40℃ |
|
适用工作温度 |
≤425℃ |
≤345℃ |
≤595℃ |
≤650℃ |
≤600℃ |
≤560℃ |

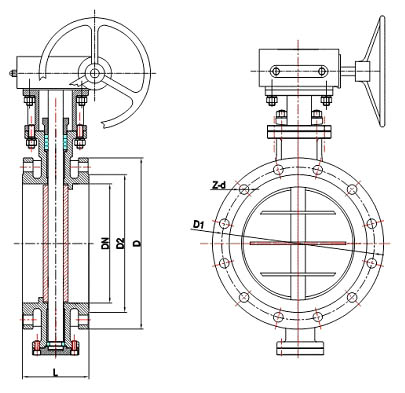

主要外形连接尺寸（单位:mm）
|
公称通径
DN（ mm ） |
D |
D1 |
L |
H |
H1 |
n-φd |
手动装置 |
|
|
手柄式 |
|
|
200 |
320 |
280 |
140 |
390 |
170 |
8-18 |
|
|
250 |
375 |
335 |
440 |
197 |
12-18 |
|
|
300 |
440 |
395 |
170 |
515 |
220 |
12-22 |
|
|
350 |
490 |
445 |
565 |
250 |
12-22 |
|
|
400 |
540 |
495 |
190 |
630 |
270 |
16-22 |
|
|
450 |
595 |
550 |
680 |
300 |
16-22 |
|
|
500 |
645 |
600 |
730 |
325 |
20-22 |
蜗轮传动 |
|
|
600 |
755 |
705 |
210 |
1006 |
510 |
20-26 |
|
|
700 |
860 |
810 |
1118 |
560 |
24-26 |
|
|
800 |
975 |
920 |
1300 |
618 |
24-30 |
|
|
900 |
1075 |
1020 |
250 |
1400 |
668 |
24-30 |
|
|
1000 |
1175 |
1120 |
1500 |
718 |
28-30 |
|
|
1100 |
1275 |
1220 |
1620 |
768 |
28-30 |
|
|
1200 |
1375 |
1320 |
1720 |
818 |
32-30 |
|
|
1300 |
1475 |
1420 |
1820 |
868 |
32-30 |
|
|
1400 |
1575 |
1520 |
300 |
1920 |
918 |
36-30 |
|
|
1500 |
1690 |
1630 |
2010 |
1000 |
36-30 |
|
|
1600 |
1790 |
1730 |
2110 |
1050 |
40-30 |
|
|
1700 |
1890 |
1830 |
2210 |
1100 |
40-30 |
|
|
1800 |
1990 |
1930 |
2410 |
1150 |
44-30 |
|
|
1900 |
2090 |
2030 |
2510 |
1200 |
44-30 |
|
|
2000 |
2190 |
2130 |
2610 |
1250 |
48-30 |
|
|
2200 |
2405 |
2340 |
350 |
2860 |
1350 |
52-33 |
|
|
2400 |
2605 |
2540 |
3060 |
1450 |
56-33 |
|
|
2500 |
2705 |
2640 |
3200 |
1553 |
56-33 |
|
|
2600 |
2805 |
2740 |
3300 |
1655 |
60-33 |
|
|
2800 |
3030 |
2960 |
400 |
3500 |
1755 |
64-36 |
|
|
3000 |
3230 |
3160 |
3700 |
1760 |
68-36 |
|
|
