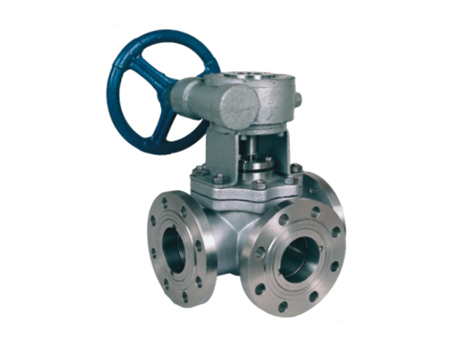

蜗轮三通四密球阀 Q345F

阀门材料代号

P

R

C

阀体
球体

ZG1Cr18Ni9

ZG1Cr18Ni12Mo2Ti

WCB

阀杆

1Cr18Ni9

1Cr18Ni12Mo2Ti

2Cr13

阀座
填料
垫片

聚四氟乙烯(PTFE)

聚四氟乙烯(PTFE)

聚四氟乙烯(PTFE)

公称压力PN(MPa)

试验压力MPa

适用温度℃

适用介质

壳体

液体密封

气体密封

Q345F-16C、Q345F-16P、Q345F-16R

1.6

2.4

1.76

0.6

≤100°

碳素钢材料C类适用：水、蒸汽、油品等
铬镍钛不锈钢材料P类适用：弱腐蚀性介质
铬镍钛不锈钢材料R类适用：腐蚀性介质

Q345F-25C、Q345F-25P、Q344F-25R

2.5

3.75

2.75

0.6

Q345F-40C、Q345F-40P、Q345F-40R

4.0

6.4

4.4

0.6

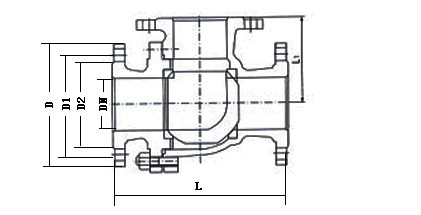

主要连接尺寸(mm)

L

D

D1

D2

b

Z-φd

H

15

130

95

65

46

14

4-φ14

95

20

140

105

75

56

16

4-φ14

105

25

150

115

85

65

16

4-φ14

113

32

180

140

100

76

18

4-φ18

135

40

200

150

110

84

18

4-φ18

142

50

220

165

125

99

20

4-φ18

154

65

250

185

145

118

22

8-φ18

175

80

280

200

160

132

24

8-φ18

190

100

320

235

190

156

24

8-φ22

225

125

360

270

220

184

26

8-φ26

245

150

450

300

250

211

28

8-φ26

265
