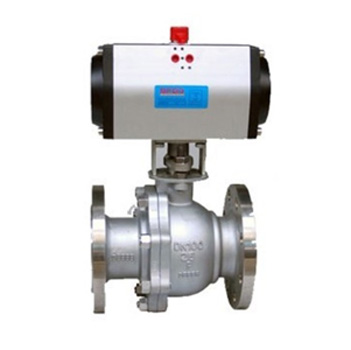

Q641F气动球阀

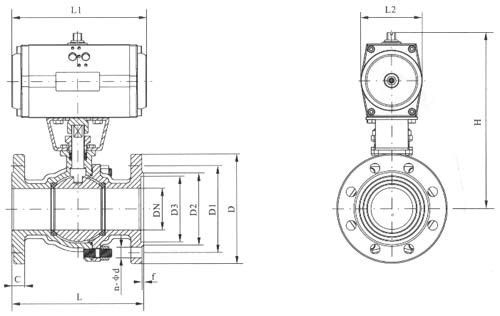

外形尺寸
Outline Size

连接尺寸
Connecting Size

L

L1

L2

H

D

D1

D2

C

f

n-φd

15

130

140/178

62/75

185/191

95

65

46

14

2

4-φ14

20

130

140/178

62/75

191/197

105

75

56

16

2

4-φ14

25

140

140/214

62/91

193/227

115

85

65

16

2

4-φ14

32

165

164/214

75/91

212/240

140

100

76

18

3

4-φ18

40

165

164/246

75/101

217/255

150

110

81

18

3

4-φ18

50

203

190/295

91/112

260/286

165

125

99

20

3

4-φ18

65

222

210/295

101/112

293/309

185

145

118

20

3

4-φ18

80

241

247/395

112/139

323/349

200

160

132

20

3

8-φ18

100

305

276/478

127/176

382/438

220

180

156

22

3

8-φ18

125

356

348/562

159/206

468/534

250

210

184

22

3

8-φ18

150

394

378/724

176/228

510/582

285

240

211

24

3

8-φ22

200

457

524/928

228/275

655/702

340

295

266

24

3

12-φ22

外形尺寸
Outline Size

连接尺寸
Connecting Size

L

L1

L2

H

D

D1

D2

C

f

n-φd

15

140

140/178

62/75

185/191

95

65

46

14

2

4-φ14

20

152

140/178

62/75

191/197

105

75

56

16

2

4-φ14

25

165

164/214

75/91

199/227

115

85

65

16

3

4-φ14

32

178

164/246

75/101

212/250

140

100

76

18

3

4-φ18

40

190

190/246

91/101

245/255

150

110

84

18

3

4-φ18

50

216

210/295

101/112

270/286

165

125

99

20

3

4-φ18

65

241

247/340

112/112

309/330

185

145

118

22

3

8-φ18

80

283

276/395

127/139

344/349

200

160

132

24

3

8-φ18

100

305

348/478

159/176

421/438

235

190

156

24

3

8-φ22

125

381

378/562

176/206

485/534

270

220

184

26

3

8-φ26

150

403

432/724

206/228

559/582

300

250

211

28

3

8-φ26

200

502

524/928

228/275

655/702

360

310

274

30

3

12-φ26

外形尺寸
Outline Size

连接尺寸
Connecting Size

L

L1

L2

H

D

D1

D2

C

f

n-φd

15

140

140/178

62/75

185/191

95

65

46

14

4-φ14

20

152

164/214

75/91

197/225

105

75

56

16

4-φ14

25

165

164/214

75/91

199/227

115

85

65

16

4-φ14

32

178

190/295

91/112

240/266

140

100

76

18

4-φ18

40

190

210/295

101/112

255/271

150

110

84

18

4-φ18

50

216

247/340

112/127

286/307

165

125

99

20

4-φ18

65

241

276/398

127/139

330/335

185

145

118

22

8-φ18

80

283

308/438

139/159

349/383

200

160

132

24

8-φ18

100

305

348/562

159/206

421/487

235

190

156

24

8-φ22

125

381

432/724

176/228

485/557

270

220

184

26

8-φ26

150

403

524/928

228/275

582/629

300

250

211

28

8-φ26

200

502

648/1033

275/324

702/750

375

320

284

34

12-φ30

API、ANSI标准

设计标准
Design standrd

API 6D、ANSI B16.34

结构长度
Face To face

对夹连接
Wafer connecting

API 6D、ANSI B16.10

连接法兰尺寸
Connecting Flange Size

ANSI B16.5

试验和检验
Test＆inspection

API 6D、API598

零件名称
Accessory name

材 质
Material

C

P

R

1

右阀体
Bonnet

A216-WCB

A351-CF8

A351-CF8M

2

螺母
Nut

A194-2H

A276-304

A276-316

3

垫片
Gasket

PTFE

4

螺柱
Stud

A193-B7

A276-304

A276-316

5

阀体
Body

A216-WCB

A315-CF8

A351-CF8M

6

阀座
Seat

PTFE

7

球体
ball

A182-F304

A182-F304

A182-F316

8

阀杆
Stem

A276-410

A276-304

A276-316

9

垫片
Gasket

PTFE

10

填料
Packing

11

衬套
Bushing

12

压盖
Gland

A216-WCB

A351-CF8

A351-CF8M

13

螺栓
Bolt

A194-2H

A276-304

A276-304

14

螺栓
Bolt

15

连接支架
Connecting Yoke

A351-CF8

16

螺栓
Bolt

A194-2H

A276-304

A276-304

17

连接套
Connecting Set

A351-CF8
