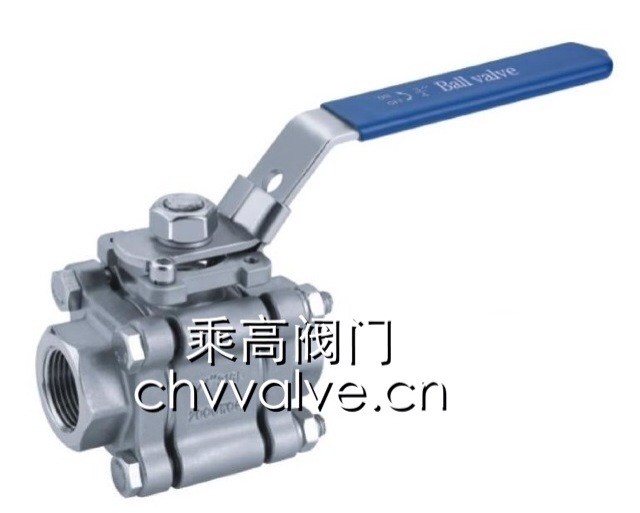

【Q11F/Q61F-1000WOG三片式球阀产品用途】
Q11F/Q61F 型内螺纹、焊接式1000WOG三片式球阀适用于PN1.0～4.0MPa，工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
Q11F/Q61F-1000WOG三片式球阀工作原理如下：
一、开启过程
1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
二、关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
1000WOG三片式球阀主要外形和连接尺寸
|
适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
|
水、蒸汽、油 |
Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不
锈
钢
SS304 |
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL |
聚四氟乙烯PTFE对位聚苯PPL |
|
硝酸类 |
Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P |
SS304/1Cr18Ni19Ti |
SS304/1Cr18Ni9Ti |
|
醋酸类 |
Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R |
SS316/Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |
Q11F/Q61F-1000WOG三片式球阀主要外形和连接尺寸
|
公称通径 |
管螺纹 |
尺寸（mm） |
重量WT（g） |
|
d |
L |
W |
H |
E |
D |
D |
|
6 |
1/4″ |
8 |
60 |
110 |
56 |
11.5 |
30 |
320 |
|
10 |
3/8″ |
18 |
60 |
110 |
58 |
11.5 |
31 |
320 |
|
15 |
1/2″ |
10.5 |
60 |
110 |
58 |
14 |
32 |
350 |
|
20 |
3/4″ |
13 |
67.5 |
110 |
62 |
15 |
38 |
430 |
|
25 |
1″ |
17 |
73 |
110 |
68 |
15 |
45 |
570 |
|
32 |
1 1/4″ |
22 |
90 |
150 |
75 |
18 |
53.4 |
1000 |
|
40 |
1 1/2″ |
25 |
97.5 |
150 |
83 |
19 |
63 |
1550 |
|
50 |
2″ |
32 |
112 |
150 |
90 |
19 |
73 |
2170 |
|
65 |
2 1/2″ |
40 |
132 |
180 |
95 |
21 |
92 |
3625 |
|
80 |
3″ |
50 |
156 |
220 |
100 |
27 |
109 |
5800 |
|
100 |
4″ |
65 |
196 |
250 |
115 |
29 |
138 |
7200 |
订货须知:
①Q11F/Q61F-1000WOG三片式球阀产品名称与型号
②Q11F/Q61F-1000WOG三片式球阀公称压力
③Q11F/Q61F-1000WOG三片式球阀公称通径
④Q11F/Q61F-1000WOG三片式球阀连接法兰标准
⑤Q11F/Q61F-1000WOG三片式球阀体材质
⑥Q11F/Q61F-1000WOG三片式球阀工作介质
⑦Q11F/Q61F-1000WOG三片式球阀介质温度
