美标高性能蝶阀


4、美标高性能蝶阀
    用途及特点
 815、830系列蝶阀的主要结构特征为对夹式和法兰三偏心式结构,而815、830L系列的主要结构特征为阀体周边带
凸耳设计成带螺孔单法兰结构。815、830系列蝶阀广泛应用于石油、化工即工业环境水处理、高层建筑,给排水等
管道上。器特点为:由于采用三偏心结构。密封性能可靠,确保开启时蝶阀不接触密封座,消除了密封座不均匀负载,
延长了使用寿命,确保可靠的密封性能,具有耐高温、耐磨损、耐腐蚀等优点。

        执行标准

设计制造
结构长度
法兰尺寸
试验-检验
API
ANSI B16.10-2002
ANSI16.5-2004
API589-2004
      试验压力
工程通经DN(mm)
830W
830L
2”-36”
2”-36”
公称压力PN(lb)
150
300
试验压力(Mpa)
强度试验
Shell test
3.0
7.5
密封试验
Seal test
2.2
5.5
适用介质
水、蒸汽、油品、海水等.
适用温度
-29℃~36℃
       主要零件材料及性能
零件名称
材料
阀体
WCB、304、316、316SS、CF8M
蝶板
WCB、304、316、316SS、CF8M
阀杆
316、2Cr13、1Cr18Ni9Ti
密封圈
316、氟塑料
填料
柔性石墨、氟塑料

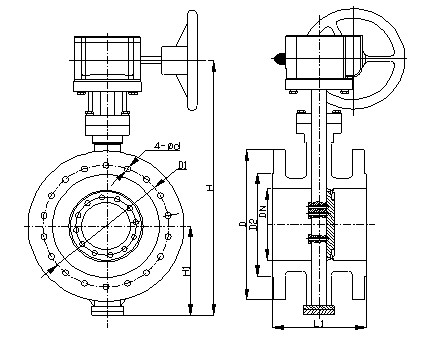

美标830W系列

工称通经

                                  连接尺寸(mm)

     参考重量(kg)

    In

   mm

     L

    L1

    H

    H0

    D

    D1

    D2

   M

  Z-d

    2

    50

    43

   108

  110

   345

   165

  120.5

    92

  M18

  8-19

    9

   20

    3

    80

    48

   114

  125

   380

   210

  152.5

   127

  M20

  8-22

   12

   29

    4

   100

    54

   127

  145

   415

   254

  190.5

   157

  M20

  8-22

   13

   33

    5

   125

    57

   140

  165

   455

   279

   216

   186

  M20

  8-22

   18

   40

    6

   150

    57

   140

  175

   545

   318

  241.5

   216

  M20

 12-22

   28

   81

    8

   200

    64

   152

  210

   645

   381

  298.5

   270

  M24

 16-26

   37

   94

   10

   250

    71

   165

  250

   695

   445

   362

   324

  M27

 16-29

   56

  158

   12

   300

    81

   178

  285

   830

   521

   432

   381

  M30

 16-32

   79

  183

   14

   350

    92

   190

  320

   900

   584

   476

   413

  M30

 20-35

  116

  239

   16

   400

   102

   216

  355

   980

   648

   540

   470

  M33

 20-35

  146

  239

   18

   450

   114

   222

  380

  1030

   711

   578

   533

  M33

 24-35

  193

  302

   20

   500

   127

   229

  415

  1110

   775

   635

   584

  M33

 24-35

  209

  434

   24

   600

   154

   267

  475

  1305

   914

 749.5

   692

  M39

 24-41

  433

  638

   30

   750

   165

   292

  580

  1525



   914

   857

  M45

 28-49

  523

  788

   36

   900

   203

   330

  680

  1765

 1270

  1085

  1022

  M50

 32-53

  838

 1146

      美标830L系列

 工称通经

                                    连接尺寸(mm)

                     参考重(kg)

      In

    mm

       L

       H

      H0

     D1

     D2

     M

   Z-d



      6

   150

      57

    175

     545

    270

     216

    M20

   8-22

     29

      8

   200

      64

    210

     645

    330

    270

    M20

    8-22

     38

     10

   250

      71

    250

     695

    387

    324

    M24

   12-25

     58

     12

   300

      81

    285

     830

    451

    381

    M24

   12-25

     81

     14

   350

      92

    320

     900

    514

    413

    M27

   12-29

    119

     16

   400

     102

    355

     980

    591

    470

    M27

   16-29

    149

     18

   450

     114

    380

    1030

    628

    533

    M30

   16-32

    198

     20

   500

     127

    415

    1110

    686

    584

    M30

   12-32

    215

     24

   600

     154

    475

    1305

    813

    692

    M33

   20-35

    436

     30

   750

     165

    580

    1525

    977

    857

    M33

   28-35

    528

     36

   900

     203

    680

    1765

   1168

   1022

    M39

  32-41

    843
