电动执行器 电动执行机构
电动执行器电动执行器（Electronic Actuator），又称为电动执行机构。它是一种能提供直线或旋转运动的驱动装置，它利用电能驱动并在控制信号作用下工作，应用于各种工业自动化过程控制环节。
简介

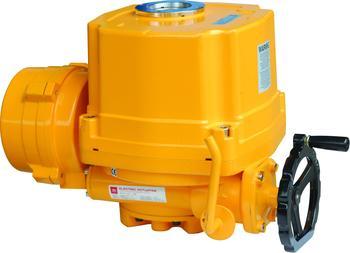

角行程电动执行器 按照运动方式分为：角行程、直行程和多转式
角行程和直行程执行器大部分是在多转式的基础之上改造而来的：以多转式为基础，配以蜗轮蜗杆二级减速箱组成0~90°角行程电动执行机构；配以丝杆部件组成直行程电动执行机构。
角行程：0~90°角行程，用于控制球阀、旋塞阀、蝶阀和百叶阀之类的角行程阀门；
多转式：需要运行超过360°才能实现阀门的启闭，主要用于截止阀、管夹阀和隔膜阀；
直行程：输出的是力，产生的是位移，主要用于闸阀和滑板阀。
常用于配套各种阀门构成电动阀门或者电动调节阀（例如：闸阀、调节阀、单座阀等直线运动的阀门）
以AC交流电或DC直流电为驱动能源；根据动作方式分为两大类（电动开关型和电动调节型）
优点是能源取用方便，信号传输速度快，传输距离远，便于集中控制，灵敏度和精度较高，与电动调节仪表配合方便，安装接线简单。
缺点是结构复杂，平均故障率高于气动执行机构，适用于防爆要求不高，气源缺乏的场所。
机构类型
电动执行器1.电动多回转式执行机构
电力驱动的多回转式执行机构是最常用、最可靠的执行机构类型之一。使用单相或三相电动机驱动齿轮或蜗轮蜗杆最后驱动阀杆螺母，阀杆螺母使阀杆产生运动使阀门打开或关闭。
多回转式电动执行机构可以快速驱动大尺寸阀门。为了保护阀门不受损坏，安装在在阀门行程的终点的限位开关会切断电机电源，同时当安全力矩被超过时，力矩感应装置也会切断电机电源，位置开关用于指示阀门的开关状态，安装离合器装置的手轮机构可在电源故障时手动操作阀门。
这种类型执行机构的主要优点是所有部件都安装在一个壳体内，在这个防水、防尘、防爆的外壳内集成了所有基本及先进的功能。主要缺点是，当电源故障时，阀门只能保持在原位，只有使用备用电源系统，阀门才能实现故障安全位置（故障开或故障关）
2.电动单回转式执行机构
这种执行机构类似于电动多回转执行机构，主要差别是执行机构最终输出的是1/4转记90度的运动。新一代电动单回转式执行机构结合了大部分多回转执行机构的复杂功能，例如：使用非进入式用户友好的操作界面实现参数设定与诊断功能。
单回转执行机构结构紧凑可以安装到小尺寸阀门上，通常输出力矩可达800公斤米，另外应为所需电源较小，它们可以安装电池来实现故障安全操作。
优点缺点
直行程电动执行器优点
电动执行器的优点是能源取用方便，信号传输速度快，传输距离远，便于集中控制，灵敏度和精度较高，与电动调节仪表配合方便，安装接线简单。缺点是结构复杂，推力小，平均故障率高于气动执行机构，适用于防爆要求不高，气源缺乏的场所。
缺点
电动执行机构的缺点主要有：结构较复杂，更容易发生故障，且由于它的复杂性，对现场维护人员的技术要求就相对要高一些；电机运行要产生热，如果调节太频繁，容易造成电机过热，产生热保护，同时也会加大对减速齿轮的磨损；另外就是运行较慢，从调节器输出一个信号，到调节阀响应而运动到那个相应的位置，需要较长的时间，这是它不如气动、液动执行器的地方。
设计
1.执行器主要是控制驱动阀门的驱动装置，简单的说就是控制法门的正反转，首先应要考虑的是根据阀门的扭矩来选择执行器电机的大小，阀门的扭矩一般在1NM－30000NM之间，电机的选择也是在0.25KW－15KW左右，3KW以下的电机可以用接触器和可控硅来控制，3KW以上的则必须用接触器控制。
2.根据客户现场的工艺要求，看法门是开关型的还是调节型的，如是调节型，而且调节很频繁是则必须用可控硅，因可控硅的暗触点可视为无限次使用，而接触器的使用寿命在10000000次，
3.停机方式，是通过法门执行器的限位停机，或者是力矩停机，每台执行器必须配备的限位开关和力矩开关，如用限位停机，则力矩开关做为保护，如用力矩停机则限位开关做为保护。
4.开关型的电气控制方式相对来讲比较简单，可以说是最简单的可以作成正反转控制电路，而调节型的要需要电位计或霍尔元件做反馈，可以结合PLC或单片机来设计。
5.如果是profibus等总线控制的话，可以说现在国产的执行器还没有这个水平，国外的执行器的技术做的很成熟。
6.电源供电方式可以根据电源板选择，国内基本上都是用380V，或220V.
选用须知
一、根据阀门所需的扭力确定电动执行器的输出扭力
阀门启闭所需的扭力决定着电动执行器选择多大的输出扭力，一般由使用者提出或阀门厂家自行选配，做为执行器厂家只对执行器的输出扭力负责，阀门正常启闭所需的扭力由阀门口径大小、工作压力等因素决定，但因阀门厂家加工精度、装配工艺有所区别，所以不同厂家生产的同规格阀门所需扭力也有所区别，即使是同个阀门厂家生产的同规格阀门扭力也有所差别，当选型时执行器的扭力选择太小就会造成无法正常启闭阀门，因此电动执行器必需选择一个合理的扭力范围。
二、根据所选电动执行器确定电气参数
因不同执行器厂家的电气参数有所差别，所以设计选型时一般都需确定其电气参数，主要有电机功率、额定电流、二次控制回路电压等，往往在这方面的疏忽，结果控制系统与电动执行器参数不匹配造成工作时空开跳闸、保险丝熔断、热过载继电器保护起跳等故障现像。
