美标截止阀

标准

设计与制造按 BS1873，ANSI B16.34
结构长度按 ANSI B16.10
法兰连接尺寸按 ANSI B16.5
压力温度额定值按 ANSI B16.34
检验按 API 598

Standards

Design and manufacture as BS1873, ANSI B16.34
Face to face dimensions as ANSI B16.10
End flange dimension as ANSI B16.5
Pressure-temperature ratings as ANSI B16.34
Pressure test as API 598

试验压力 Test Pressure

试验项目 Test Item		壳体试验 Shell Test		密封试验 Seal Test		上密封试验 Back Seal Test		气密封试验 Air Seal Test
介质 Medium		水 Water						气 Air
单位 Unit		MPa	lbf/in2	MPa	lbf/in2	MPa	lbf/in2	MPa	lbf/in2
压力等级 (磅级) Pressure (Class)	150	3.1	450	2.2	315	2.2	315	0.5-0.7	60-100
	300	7.8	1125	5.6	815	5.6	815
	400	10.3	1500	7.6	1100	7.6	1100
	600	15.3	2225	11.2	1630	11 2	1630
	900	23.1	3350	16.8	2440	16.8	2440

主要零件材料 Materials for Main Parts

名称 Name	材料 Material
阀体 Body 阀盖 Bonnet 阀瓣 Wedge	A216WCB	A352 LCB	A217WC6	A217WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
阀杆 Stem	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
阀杆螺母 Stem Nut	ZcuAl10Fe3 Bronze
手轮 Hand wheel	KTH350-10
螺柱 Bonnet Bolt	A193-B7 A320-L7 A193-B8
螺母 Nut	A194-2H A194-7 A194-8

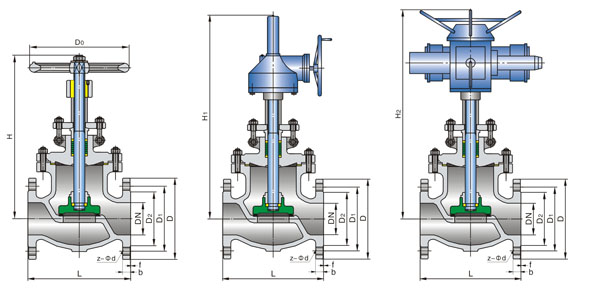

主要连接尺寸 Main Connection Dimensions

型号 Type	规格 Size(mm)		尺寸 Dimension(mm)
J41W/H/Y-150Lb J541W/H/Y-150Lb J941W/H/Y-150Lb	inch	DN	L	D	D1	D2	b	z-Φd	H	Do
	1/2″	15	108	89	60.5	35	12	4-Φ15	200	100
	3/4"	20	117	98	70	43	12	4-Φ15	205	120
	1″	25	127	108	79.5	51	12	4-Φ15	230	140
	1¹/4″	32	140	117	89	64	13	4-Φ15	240	140
	1¹/2″	40	165	127	98.5	73.2	15	4-Φ16	270	160
	2″	50	203	152	120.7	92	16	4-Φ19	300	200
	2¹/2″	65	216	177.8	139.7	104.7	18	4-Φ19	340	220
	3″	80	241	190.5	152.5	127	19	4-Φ19	360	240
	4″	100	292	229	190.5	157	24	8-Φ19	420	280
	5″	125	356	254	216	185.7	26	8-Φ22	460	350
	6″	150	406	279	241.3	216	26	8-Φ22	500	400
	8″	200	495	343	298.5	270	29	8-Φ22	590	450
	10″	250	622	406	362	324	31	12-Φ25	710	500
	12″	300	698	483	432	381	32	12-Φ25	810	550
	14″	350	787	533	476.3	413	35	12-Φ29	880	600
	16″	400	914	597	540	470	37	16-Φ29	940	650

主要连接尺寸 Main Connection Dimensions

型号 Type	规格 Size(mm)		尺寸 Dimension(mm)
型号 Type	inch	DN	L	D	D1	D2	b	z-Φd	H	Do
J41W/H/Y-300Lb J541W/H/Y-300Lb J941W/H/Y-300Lb	1/2″	15	152	95	66.5	35	15	4-Φ15	220	120
	3/4″	20	178	117	82.5	43	16	4-Φ19	230	120
	1″	25	203	124	89	51	18	4-Φ19	260	140
	1¹/4″	32	216	133	98.5	64	19	4-Φ19	280	140
	1¹/2″	40	229	156	114.3	73.2	21	4-Φ22	300	200
	2″	50	267	165	127	92	22	8-Φ19	330	240
	2¹/2″	65	292	190.5	149.4	104.7	25	8-Φ22	360	240
	3″	80	318	210	168.2	127	29	8-Φ22	400	280
	4″	100	356	254	200.2	157	32	8-Φ22	450	320
	5″	125	400	279	235	185.7	35	8-Φ22	500	400
	6″	150	444	318	270	216	37	12-Φ22	540	450
	8″	200	559	381	330	270	41	12-Φ25	670	500
	10″	250	622	445	387.5	324	48	16-Φ29	770	550
	12″	300	711	521	451	381	51	16-Φ32	855	600
	14″	350	762	584	514.5	413	54	20-Φ32	920	650
	16″	400	864	648	571	470	58	20-Φ35	970	700

主要连接尺寸 Main Connection Dimensions

型号 Type	规格 Size(mm)		尺寸 Dimension(mm)
J41W/H/Y-600Lb J541W/H/Y-600Lb J941W/H/Y-600Lb	inch	DN	L	D	D1	D2	b	z-Φd	H	Do
	1/2″	15	165	95	66.5	35	15	4-Φ15	220	120
	3/4″	20	190	118	82.5	43	16	4-Φ19	230	120
	1″	25	216	124	89	51	18	4-Φ19	260	140
	1¹/4″	32	229	133	98.5	64	21	4-Φ19	280	140
	1¹/2″	40	241	156	114.3	73	23	4-Φ22	300	200
	2″	50	292	165	127	92	26	8-Φ19	360	280
	2¹/2″	65	330	190.5	149.4	104.7	29	8-Φ22	400	300
	3″	80	356	210	168.2	127	32	8-Φ22	440	350
	4″	100	432	273	216	157	38	8-Φ25	500	400
	5″	125	508	330	266.7	185.7	45	8-Φ29	600	450
	6″	150	559	356	292	216	48	12-Φ29	720	500
	8″	200	660	419	349	270	56	12-Φ32	800	550
	10″	250	787	508	432	324	64	16-Φ35	870	600
	12″	300	838	559	489	381	67	20-Φ35	940	750
J41W/H/Y-900Lb J541W/H/Y-900Lb J941W/H/Y-900Lb	1¹/2″	40	305	178	123.8	92	32	4-Φ29	350	280
	2″	50	368	216	165.1	92	38.5	8-Φ26	420	300
	2¹/2″	65	419	244	190.5	104.7	41.5	8-Φ29	450	350
	3″	80	381	241	190.5	127	38.5	8-Φ26	470	400
	4″	100	457	292	234.9	157	44.5	8-Φ32	550	450
	5″	125	559	349	279.4	185.7	51.O	8-Φ35	650	500
	6″	150	610	381	317.5	216	56.O	12-Φ32	750	550
	8″	200	737	470	393.7	270	63.5	12-Φ39	850	600
	10″	250	838	545	469.9	324	70.0	16-Φ39	1000	750
