美标固定式锻钢球阀


主要零部件材料 The Material of Main Parts

序号 NO. 零件系列 Parts Name 普通碳钢系列 CarbonSteel Series 不锈钢系列 Stainless steel Series 低温钢系列 Low Temperature Series 抗硫系列 Anti-Sulphur
GB标准 GB Standard NACE标准 NACE Standard
1 球体 Ball A105+HCr/ENP A351、CF8、CF8M、CF3、CF3M A352 LCB、LCC+ENP A105+HCr/ENP A351 CF8M+ENP
2 轴衬 Bush Bearing 金属衬 PTFE、烧结碳纤维 Metal +PTFE,Braided Graphite Fibre
3 密封圈 Sealing Ring PTFE、RPTFE、烧结碳纤维、高分子聚合物NYLON、MOLON、DELRIN或PEEK
4 阀座 Seat A105+HCr/ENP A182、F304、316 A182、F6a A105+HCr/ENP A182、F316
5 O型圈O Ring 氟橡胶 VITON
6 防火垫 Fire Safe Gasket 柔性石墨 +不锈钢 Soft Graphite+ SS
7 支撑圈 Supporting Ring A105+HCr/EN A182、F304、316 A182、F6a A105+HCr/ENP A182、F316
8 弹簧 Spring INCONEL 750
9 O型圈O Ring 氟橡胶 VITON
10 注脂阀 Sealant Injection Valve 同壳体材料 (阀座注脂) The same material with Body
11 垫片 Gasket 柔性石墨 +不锈钢 Soft Graphite+ SS
12 阀盖 Bonnet A216WCB A351、CF8、CF8M、CF3、CF3M A352 LCB、LCC A216WCB A351 CF8M
13 螺柱 Stud 193 B7 A193 B8、B8M A320 L7 A193 B7M A193 B7M
14 螺母 Nut A194 2H A194 8M A194 4 A194 2HM A194 2HM
15 螺钉 Nipple A193 B7 A193 B8、B8M A320 L7 A193 B7M A193 B7M
16 螺塞 Plug A105+HCr/ENP A182、F304、316 A182 F6a A105+HCr/ENP A182 F316
17 垫片 Gasket 垫片 RPTFE RPTFE 紫铜 RPTFE
18 螺钉 Nipple A193 B7 A193 B8、B8M A320 L7 A193 B7M A193 B7M
19 球体 Ball A182 F304
20 底盖 Bottom cover A105+HCr/ENP A182、F304、316 A182 F6a A105+A182 F316、HCr/ENP
21 垫片 Gasket 柔性石墨 +不锈钢 Soft Graphite+ SS
22 O型圈O Ring 氟橡胶 VITON
23 注脂阀 Sealant Injection Valve 同壳体材料 (阀座注脂) The same material with Body
24 阀体 Body A216WCB A351、CF8、CF8M、CF3、CF3M A352 LCB、LCC GB/T12229、A216 WCB A351 CF8M
25 轴衬 Bush Bearing 金属衬 PTFE、烧结碳纤维 Metal+PTFE,Braided Graphite Fibre
26 排污阀 Drainage Valves 同壳体材料 The same material with Body
27 弹簧 Spring A182 F304
28 键 Key GB/T699 45
29 阀杆 Stem A182 F6a A182 F304、316 A182 F6a A182 F304 A182 F304
30 止推轴承 Thrust bearing 金属衬 PTFE、烧结碳纤维 Metal+PTFE,Braided Graphite Fibre
31 O型圈O Ring 氟橡胶 VITON
32 垫片 Gasket 柔性石墨 +不锈钢 Soft Graphite+ SS
33 上阀座 Back Seat A105+HCr/ENPEN P A182 F304、316 A182 F6a A105+HCr/ENP A182 F316
34 螺钉 Nipple A193 B7 A193 B8、B8M A320 L7 A193 B7M A193 B7M
35 填料 Packing 柔性石墨、 PTFE Soft Graphite, PTFE
36 填料压套 Packing Gland A182 F6 A182 F304、316 A182 F304 A182 F6 A182 F316
37 压板 Gland Flange A216WCB A351 CF8、CF8M A351 CF8 A216WCB A351 CF8M
38 螺栓 Bolt A193 B7 A193 B8、B8M A320 L7 A193 B7M A193 B7M
39 螺栓 Bolt A193 B7 A193 B8、B8M A320 L7 A320 L7 A193 B7M
40 支架 Yoke A216WCB A351 CF8 A352 LCB A216WCB A351 CF8
41 螺栓 Bolt A193 B7 A193 B8、B8M A320 L7 A193 B7M A193 B7M
42 驱动方式 Operation Type 蜗轮蜗杆、电动、气动、电液联动、气液联动 Worm Gear,Electric Operation,Pneumatic Operation,Airdraulic Operation

标准

设计、制造按 API 6D，BS5351
结构长度按 ANSI B16.10
法兰连接尺寸按 ANSI B16.5
检验按 API 598

Standards

Design and manufacture as API 6D, BS5351
Face to face dimensions as ANSI B16.10
End flange dimension as ANSI B16.5
Pressure test as API 598

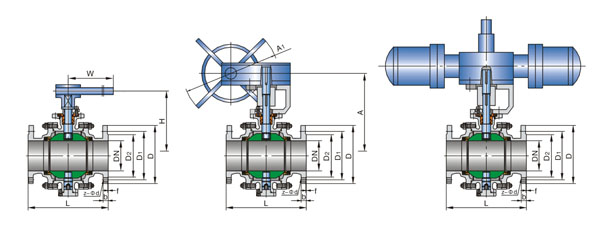

主要连接尺寸 Main Connection Dimensions

型号 Type 规格 Size(mm) 尺寸 Dimension(mm)
inch DN d1 L D D1 D2 b z- Φ d H W A A1 A2
Q475F/Y-150Lb 2″ 50 51 178 152 120.7 92 16 4-Φ19 110 240 - - -
21/2″ 65 64 191 177 8 139.7 104.7 18 4-Φ19 125 280 - - -
3″ 85 76 203 190 5 152.4 127 19 4-Φ19 155 310 - - -
4″ 100 102 229 229 190.5 157 24 8-Φ19 178 330 - - -
5″ 125 127 356 254 216 185.7 26 8-Φ22 255 600 - - -
6″ 150 152 394 279 241.3 216 26 8-Φ22 275 1050 378 400 200
8″ 200 203 457 343 298.5 270 29 8-Φ22 - - 421 400 200
10″ 250 254 533 406 362 324 31 12-Φ25 - - 482 400 200
12″ 300 305 610 483 432 381 32 12-Φ25 - - 549 600 330
14″ 350 337 686 533 476.3 413 35 12-Φ29 - - 582 600 330
16″ 400 387 762 597 540 470 37 16-Φ29 - - 687 800 370
18″ 450 438 864 635 578 533.4 40 16-Φ32 - - 730 800 370
20″ 500 489 914 698.5 635 584 43 20-Φ32 - - 772 800 370
24″ 600 591 1067 813 749 3 692 48 20-Φ35 - - 995 800 515
26″ 650 633 1143 870 806 749.5 69 24-Φ35 - - 1022 800 515
28″ 700 686 1245 927 863 800 72 28-Φ35 - - 1088 800 515
30″ 750 735 1295 984 914 4 857 75 28-Φ35 - - 1153 800 515
32″ 800 781 1372 1060 5 978 914.4 81 28-Φ42 - - 1223 800 570
34″ 850 830 1473 1111 1029 965 83 32-Φ42 - - 1307 800 570
36″ 900 874 1524 1168 1086 1022.4 91 32-Φ42 - - 1374 800 570

标准

设计、制造按 API 6D，BS5351
结构长度按 ANSI B16.10
法兰连接尺寸按 ANSI B16.5
检验按 API 598

Standards

Design and manufacture as API 6D, BS5351
Face to face dimensions as ANSI B16.10
End flange dimension as ANSI B16.5
Pressure test as API 598

主要连接尺寸 Main Connection Dimensions

型号 Type 规格 Size(mm) 尺寸 Dimension(mm)
inch DN d1 L D D1 D2 b z-Φd H L A A1 A2
Q47F/Y-300Lb 2″ 50 51 216 165 127 92 22 8-Φ19 110 240 - - -
21/2″ 65 64 241 190 149 104.7 25 8-Φ22 125 280 - - -
3″ 85 76 283 210 168.5 127 29 8-Φ22 155 310 - - -
4″ 100 102 305 254 200 157 32 8-Φ22 178 330 - - -
5″ 125 127 381 279 235 185.7 35 8-Φ22 255 600 - - -
6″ 150 152 403 318 270 216 37 12-Φ22 275 1050 378 400 200
8″ 200 203 502 381 330 270 41 12-Φ25 - - 421 400 200
10″ 250 254 568 445 387.5 324 48 16-Φ29 - - 482 400 200
12″ 300 305 648 521 451 381 51 16-Φ32 - - 549 600 330
14″ 350 337 762 584 514.5 413 54 20-Φ32 - - 582 600 330
16″ 400 387 838 648 571.5 470 57 20-Φ35 - - 687 800 370
18″ 450 438 914 711 628.5 533.4 60 24-Φ35 - - 730 800 370
20″ 500 489 991 775 686 584 64 24-Φ35 - - 772 800 370
24″ 600 591 1143 914 813 692 70 24-Φ41 - - 995 800 515
26″ 650 633 1245 972 876 749.5 80 24-Φ45 - - 1022 800 515
28″ 700 686 1346 1035 939.8 800 86 28-Φ45 - - 1088 800 515
30″ 750 735 1397 1092 997 857 92 28-Φ48 - - 1153 800 515
32″ 800 781 1524 1149 1054 914.4 99 28-Φ51 - - 1223 800 570
34″ 850 830 1626 1207 1105 965 102 32-Φ51 - - 1307 800 570
36″ 900 874 1727 1270 1168.4 1022.4 105 32-Φ54 - - 1374 800 570
