J41B型氨用截止阀的使用方法
1、按使用要求的不同,氨气减压阀有许多规格。最高进口压力大多为,最低进口压力不小于出口压力的2.5倍。出口压力规格较多,一般为,最高出口压力为。
2、安装氨气减压阀时应确定其连接规格是否与使用系统的接头相一致。氨用截止阀采用半球面连接,靠旋紧螺母使二者完全吻合。因此,在使用时应保持两个半球面的光洁,以确保良好的气密效果。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈。
3、氨用截止阀应严禁接触油脂,以免发生火警事故。
4、停止工作时,应将减压阀中余气放净,然后拧松调节螺杆以免弹性元件长久受压变形。
5、氨用截止阀应避免撞击振动,不可与腐蚀性物质相接触。
主要零部件材质
产品类型 |
零件名称 |
阀体、阀盖 |
阀杆 |
填料 |
密封面 |
垫片 |
紧固件 |
J41B-16/25C |
铸钢 |
碳钢 |
聚四氟乙烯 |
巴氐合金 |
石棉橡胶板 |
优质碳钢 |
J41B-16/25Q |
球墨铸铁 |
碳钢 |
聚四氟乙烯 |
巴氏合金 |
石棉橡胶板 |
优质碳钢 |
J41B-16/25K |
可锻铸铁 |
碳钢 |
聚四氟乙烯 |
巴氏合金 |
石棉橡胶板 |
优质碳钢 |

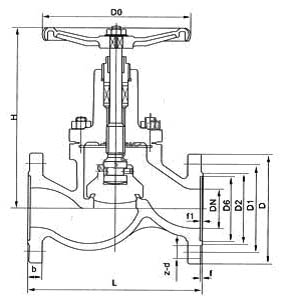

氨用截止阀的连接尺寸
公称通径 DN(mm) |
主要外形尺寸及连接尺寸(mm) |
L |
D |
D1 |
D2 |
D6 |
b |
f |
F1 |
z-d |
H |
DO |
J41B-16C J41B-16Q J41B-16K |
10 |
130 |
90 |
60 |
40 |
35 |
14 |
2 |
4 |
4-14 |
196 |
120 |
15 |
130 |
95 |
65 |
45 |
40 |
14 |
2 |
4 |
4-14 |
196 |
120 |
20 |
150 |
105 |
75 |
55 |
51 |
16 |
2 |
4 |
4-14 |
196 |
140 |
25 |
160 |
115 |
85 |
65 |
58 |
16 |
2 |
4 |
4-14 |
204 |
160 |
32 |
180 |
135 |
100 |
78 |
66 |
18 |
2 |
4 |
4-18 |
208 |
160 |
40 |
200 |
145 |
110 |
85 |
76 |
18 |
3 |
4 |
4-18 |
248 |
200 |
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-18 |
248 |
200 |
65 |
290 |
180 |
145 |
125 |
110 |
22 |
3 |
4 |
4-18 |
321 |
240 |
80 |
310 |
195 |
160 |
135 |
121 |
24 |
3 |
4 |
8-18 |
325 |
240 |
100 |
350 |
215 |
180 |
155 |
150 |
24 |
3 |
4.5 |
8-18 |
371 |
280 |
125 |
400 |
245 |
210 |
185 |
176 |
26 |
3 |
4.5 |
8-18 |
400 |
320 |
150 |
480 |
280 |
240 |
210 |
204 |
26 |
3 |
4.5 |
8-23 |
432 |
320 |
200 |
600 |
335 |
295 |
265 |
260 |
30 |
3 |
4.5 |
12-23 |
654 |
400 |
250 |
650 |
405 |
335 |
320 |
313 |
32 |
3 |
4.5 |
12-25 |
745 |
500 |
300 |
700 |
460 |
410 |
375 |
364 |
34 |
3 |
4.5 |
12-25 |
852 |
600 |
J41B-25C J41B-25Q J41B-25K |
10 |
130 |
90 |
60 |
40 |
35 |
16 |
2 |
4 |
4-14 |
196 |
120 |
15 |
130 |
95 |
65 |
45 |
40 |
16 |
2 |
4 |
4-14 |
196 |
120 |
20 |
150 |
105 |
75 |
55 |
51 |
16 |
2 |
4 |
4-14 |
196 |
120 |
25 |
160 |
115 |
85 |
65 |
58 |
18 |
2 |
d |
4-14 |
201 |
120 |
32 |
180 |
135 |
100 |
78 |
66 |
|
|
|
|
|
|
