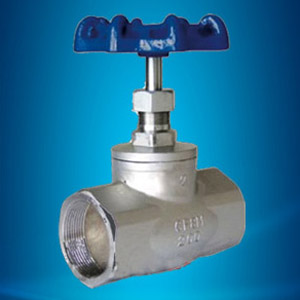

J11H/W不锈钢内螺纹截止阀设计与制造标准：
●设计与制造：GB12233
●结构长度：GB12221
●螺纹连接尺寸：GB/T15918.1-93
●检验与实验：GB/T13927
J11H/W不锈钢内螺纹截止阀主要零件的材料说明：
|
序 号 |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
|
2 |
阀瓣 |
不锈钢SS316/304 |
|
3 |
阀杆 |
不锈钢SS316 |
|
4 |
阀盖 |
不锈钢CF8M/CF8 |
|
5 |
密封垫 |
聚四氟乙烯PTFE |
|
6 |
平垫 |
不锈钢SS304/316 |
|
7 |
填料 |
聚四氟乙烯PTFE |
|
8 |
压环 |
不锈钢SS316/304 |
|
9 |
压盖 |
不锈钢CF8M/CF8 |
|
10 |
手轮 |
ALUMINUM ALLOY |
|
11 |
铭牌 |
ALUMINUM ALLOY |
|
12 |
螺母 |
不锈钢SS304 |
J11H/W不锈钢内螺纹截止阀主要性能规范：
|
型号 |
公称压力 |
试验压力（Mpa） |
工作压力PN(Mpa) |
工作温度 (℃) |
适用介质 |
|
壳体 |
密封 |
|
J11W-16 J11W-16K |
1.6 |
2.5 |
1.76 |
1.6 |
≤100 |
J11W-16 J11W-16K |
|
J11W-16P |
J11W-16P |
|
J11W-16R |
≤350 |
J11W-16R |
|
J11W-16Ni |
J11W-16Ni |

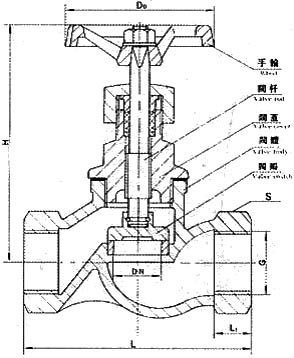

J11H/W不锈钢内螺纹截止阀主要外形尺寸和连接尺寸（mm）：
|
公称通径 DN(mm) |
管螺纹 |
尺 寸 (mm) |
|
L |
D1 |
S |
H |
H1 |
D0 |
|
15 |
1/2 |
90 |
14 |
32 |
109 |
117 |
65 |
|
20 |
3/4 |
100 |
16 |
36 |
109 |
117 |
65 |
|
25 |
1 |
120 |
18 |
46 |
132 |
142 |
80 |
|
32 |
1/4 |
140 |
20 |
55 |
156 |
168 |
100 |
|
40 |
1/2 |
170 |
22 |
65 |
167 |
168 |
100 |
|
50 |
2 |
200 |
24 |
80 |
182 |
200 |
120 |
|
65 |
2/2 |
260 |
26 |
95 |
200 |
223 |
120 |
