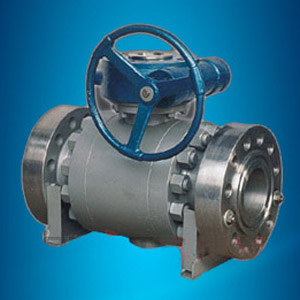

锻钢固定球阀

产品结构及用途
三分体式连接锻钢固定球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。
锻钢固定球阀适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
锻钢固定球阀主要性能规范

试验压力（Mpa)	公称压力（Mpa)							压力级（Class)
试验压力（Mpa)	1.6	2.5	4.0	6.4	10.0	16.0	25.0	150	300	400	600	900	1500
强度试验	2.4	3.8	6.0	9.6	15.0	24	37.5	3.1	7.8	10.2	15.3	23.1	38.4
密封试验	1.8	2.8	4.4	7.0	11.0	17.6	27.5	2.2	5.6	7.5	11.2	16.8	28.1
气密试验	0.5-0.7
工作温度	PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质	C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ）

锻钢固定球阀主要零件材质

零件名称	材料
材料代号	Ｃ	Ｌ	Ｐ	Ｒ
阀体　阀盖	WCB	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
球体	2Cr13	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆	2Cr13	316L	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
阀座密封面	PTFE、碳素纤维＋PTFE、对位聚苯
螺柱　螺母	35 35CrMoA(B7) 45(2H)	2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料	Ｖ型PTFE、柔性石墨

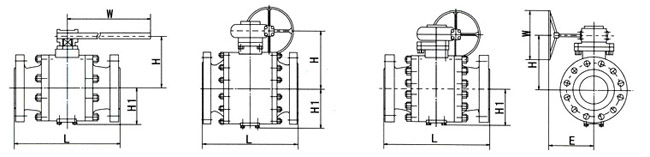

主要外形连接尺寸

ANSI Class150 PN16 压力等级法兰按ANSI B16.5 JB79 HG20596 (mm)

公称通径	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"
公称通径	DN	50	80	100	150	200	250	300	350	400	450	500	600	700	800	900	1000
球孔直径		51	76	102	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	178	203	229	394	457	533	610	686	762	864	914	1067	1245	1372	1524	1753
L	BW	216	283	305	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1956
H1		100	110	130	175	210	274	305	340	395	440	470	580	640	730	980	1010
H		165	90	200	270	300	380	420	450	530	560	605	680	760	870	980	1040
W		400	700	850	600	600	600	800	800	800	800	800	800	800	800	800	800
E					116	116	116	171	171	257	257	257	150	83	83	123	123
F					350	350	350	420	420	500	500	500	580	650	650	735	735
重量(kg)		24	50	75	195	280	440	570	800	1480	2350	2400	4050	6160	7200	8700	12500

ANSI Class300 PN25 PN40 压力等级法兰按ANSI B16.5 JB79 HG20596 (mm)

公称通径	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"
公称通径	DN	50	80	100	150	200	250	300	350	400	450	500	600	700	800	900	1000
球孔直径		51	76	102	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	216	283	305	403	502	568	648	762	838	914	991	1143	1346	1524	1727	1956
L	RW	216	283	305	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1956
H1		100	110	130	175	210	274	305	340	395	440	470	580	640	730	980	1010
H		165	190	200	270	300	380	420	450	530	560	605	680	760	870	980	1040
W		400	700	850	600	600	600	800	800	800	800	800	800	800	800	800	800
E					116	116	116	171	171	257	257	257	150	83	83	123	123
F					350	350	350	420	420	500	500	500	580	650	650	735	735
重量(kg)		30	58	95	210	318	440	575	800	1840	2700	2890	4640	6700	7810	9480	13800

ANSI Class400 PN63 压力等级法兰按ANSI B16.5 JB79 HG20596 (mm)

公称通径	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"
公称通径	DN	50	80	100	150	200	250	300	350	400	450	500	600	700	800	900	1000
球孔直径		51	76	102	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	292	356	406	495	597	673	762	826	902	978	1054	1232	1397	1651	1880	1956
L	RW	292	356	406	495	597	673	762	826	902	978	1054	1232	1397	1651	1880	1956
H1		110	120	140	185	220	270	310	345	410	440	480	590	655	730	830	930
H		180	200	210	290	320	380	430	450	550	580	630	700	790	890	1000	1070
W		400	700	850	600	600	600	800	800	800	800	800	800	800	800	800	800
E					116	116	116	171	171	257	257	257	150	83	83	123	123
F					350	350	350	420	420	500	500	500	580	650	650	735	735
重量(kg)		30	58	95	210	318	440	575	800	1840	2700	2890	4640	6700	7810	9480	13800

ANSI Class600 PN100 压力等级法兰按ANSI B16.5 JB79 HG20596 (mm)

公称通径	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	30"	32"
公称通径	DN	50	80	100	150	200	250	300	350	400	450	500	600	700	750	800
球孔直径		51	76	102	152	203	254	305	337	387	438	489	591	689	737	787
L	RF	292	356	432	559	660	787	838	889	991	1092	1194	1397	1549	1651	1778
	BW	295	359	435	562	664	791	841	892	994	1095	1200	1407	1549	1651	1778
	RTJ	292	356	432	559	660	787	838	889	991	1092	1194	1397	1549	1651	1778
H1		110	120	140	185	220	270	310	345	410	440	480	590	660	700	730
H		180	200	210	290	320	380	430	450	550	580	630	700	790	840	890
W		400	850	1000	600	600	800	800	800	800	800	800	800	800	800	800
E					116	116	171	171	171	150	83	123	123	123	123	123
F					350	350	500	420	420	580	650	735	735	735	735	735
重量(kg)		32	64	120	260	500	700	1098	1520	2300	3250	3780	6450	8500	10600	13100

ANSI Class900 PN150 压力等级法兰按ANSI B16.5 JB79 HG20596 (mm)

公称通径	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"
公称通径	DN	50	80	100	150	200	250	300	350	400	450	500	600
球孔直径		51	76	102	152	203	254	305	324	375	425	473	572
L	RF&BW	368	381	457	610	737	838	965	1029	1130	1219	1334	1569
L	RTJ	371	384	460	613	740	841	968	1038	1140	1219	1334	1569
H1		135	158	190	200	250	285	350	400	480	530	580	670
H		190	200	230	300	375	420	460	530	600	640	700	760
W		600	600	600	600	800	800	800	800	800	800	800	800
E		116	116	116	171	171	83	83	123	123	180	180	220
F		350	350	350	420	420	650	650	735	735	735	735	735
重量(kg)		50	80	170	390	640	970	1550	2150	3320	4520	5320	9600
