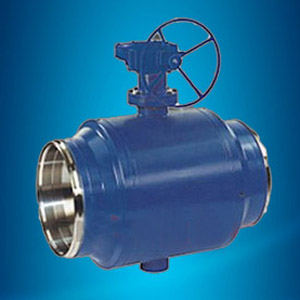

全焊接球阀(Q361/7型)
产品说明
双阻塞排放:根据API6D在阀门全关位置,阀体中腔的介质可以排放。
通径:阀门可以是全径或缩径(文丘里型)的,最小通径按API6D的规定。
防静电设计:被橡胶或塑料密封件隔绝的金属部件(如阀体、球、支承圈、阀杆)之间的导电性,由不锈钢弹簧来保证,符合BS5351的规定。
无压力平衡孔的球体:球体没有压力平衡孔去平衡当球打开时的中腔压力,这样能在阀门全关或全开的时候,排放阀门中腔的介质,能够在不改变操作条件的情况下,对阀座和阀杆密封进行有效的检查和维护。
阀杆防飞设计:阀杆与球体是分离的,并按ASMEB16.34和BS5351标准进行防飞设计,有一个整体的轴肩,通过自润滑的止推轴承压在阀盖下。
双密封阀座:每个支承圈是独立可浮动的,并且合理设计成由内压自动密封(双活塞效应)来切断介质,是双向双密封型,这种重复的密封设计对流体有双重阻挡作用,保证在上游密封失效时,下游还可密封。阀门内的超压不能释放回管线内,当介质是液体时,需要在阀门排气口安装泄压阀。
阀座:压力等级低于ASME1500#的阀门用橡胶阀座保证球体的双重密封,初级金属密封,次级软密封;更高压力等级的用塑料阀座,如尼龙或增强PTFE,来保证只是对球的气密软密封;另外,双重的橡胶+塑料阀座推荐用在非常低的压力下,没有渡层的不锈钢内件的阀门上。
阀杆双重密封:用两个带有PTFE聚四氟乙烯挡圈的O型密封圈实现阀杆双重密封,可以实现在带压情况下更换阀杆外层O型密封圈。
紧急密封:如果阀杆和阀座支承圈密封有所损伤,可使用适当的密封脂暂时修护。实际上阀盖或压盖和阀体上都有注脂孔来防止因阀杆和/或支承圈密封的损伤而引起的泄漏,注脂孔和沟槽合理地分配密封脂,每个注脂孔内都装有一个止回阀,才配有接注脂枪的快速接头。
可操作性:所有的阀门可配手动操作器或1/4转动力驱动装置。
防火设计:所有阀门的标准设计,符合API607/API6FA/BS6755:PART2的要求。对内件和阀体连接,不用石墨材料,用氟橡胶(如VITON)能通过防火测试,试验证明是符合要求的。
排放连接:每个阀门都提供排放口和放空口,可按要求装堵塞或阀门。
加长阀杆:阀门安装在地下或埋地时,可加长阀杆。泄压阀、排污阀、注脂阀也加长到适当的位置。
过渡接管:当阀门焊接到管线需要特别的工艺或受热应力释放的影响时,可配一个过渡接管。
酸性服务:阀门材料可符合NACEMR-01-75的要求。
主要性能规范
设计标准 |
API6D、ASME B16.34、BS5351、ISO17292、DIN |
连接方式 |
RF、RTJ法兰、对焊、螺纹、承插焊 |
操作方式 |
手动、气动、电动、气液联动等 |
尺寸范围 |
2” – 48” (DN 50-DN 1200) |
压力范围 |
CLASS 150 – CLASS 2500 (Mpa 1.6- Mpa 42.0) |
材质范围 |
碳钢、不锈钢、20#钢、镍基合金钢、钴基合金钢 |
温度范围 |
-196℃-540℃ |
应用范围 |
石油、天然气、化工、石化、电站、冶金、造纸等 |
标准特征:
实体结构用对焊&法兰端
镜面抛光整个不锈钢球体都要检验
预载座垫弹簧确保低温泄漏紧密和减少阀门操作扭转力
按国际标准反对爆裂阀杆
阀杆干轴承和金属带有PTEF涂层的自动润滑能力,无需另加润滑剂
浮动或固定球阀
选择特征:(根据要求)
自救阀座
垂直装置和加长阀杆
特殊端口和通径
抗静电装置
阀杆能紧急处理油脂
阀座润滑剂和紧急密封剂设备
金属对金属阀座密封
双切断和排放
双活塞作用阀座
带有石墨垫圈的安全防火设计
阀座密封用塑料聚合物
体腔内用安全阀
球体和阀杆无电镀镍

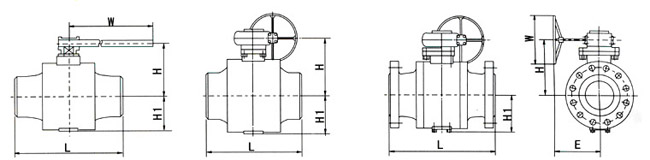

主要外形尺寸
ANSI Class150 PN16 压力等级 法兰按ANSI B16.5 JB79 HG20596 (mm)
公称通径 |
NP |
2" |
3" |
4" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
28" |
32" |
36" |
40" |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
球孔直径 |
51 |
76 |
102 |
152 |
203 |
254 |
305 |
337 |
387 |
438 |
489 |
591 |
686 |
781 |
876 |
978 |
L |
RF |
178 |
203 |
229 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
1067 |
1245 |
1372 |
1524 |
1753 |
BW |
216 |
283 |
305 |
457 |
521 |
559 |
635 |
762 |
838 |
914 |
991 |
1143 |
1346 |
1524 |
1727 |
1956 |
H1 |
100 |
110 |
130 |
175 |
210 |
274 |
305 |
340 |
395 |
440 |
470 |
580 |
640 |
730 |
980 |
1010 |
H |
165 |
90 |
200 |
270 |
300 |
380 |
420 |
450 |
530 |
560 |
605 |
680 |
760 |
870 |
980 |
1040 |
W |
400 |
700 |
850 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
E |
|
|
|
116 |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
150 |
83 |
83 |
123 |
123 |
F |
|
|
|
350 |
350 |
350 |
420 |
420 |
500 |
500 |
500 |
580 |
650 |
650 |
735 |
735 |
重量(kg) |
24 |
50 |
75 |
195 |
280 |
440 |
570 |
800 |
1480 |
2350 |
2400 |
4050 |
6160 |
7200 |
8700 |
12500 |
ANSI Class300 PN25 PN40压力等级 法兰按ANSI B16.5 JB79 HG20596 (mm)
公称通径 |
NP |
2" |
3" |
4" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
28" |
32" |
36" |
40" |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
球孔直径 |
51 |
76 |
102 |
152 |
203 |
254 |
305 |
337 |
387 |
438 |
489 |
591 |
686 |
781 |
876 |
978 |
L |
RF |
178 |
203 |
229 |
403 |
502 |
568 |
648 |
762 |
838 |
914 |
991 |
1143 |
1346 |
1524 |
1727 |
1956 |
BW |
216 |
283 |
305 |
457 |
521 |
559 |
635 |
762 |
838 |
914 |
991 |
1143 |
1346 |
1524 |
1727 |
1956 |
H1 |
100 |
110 |
130 |
175 |
210 |
274 |
305 |
340 |
395 |
440 |
470 |
580 |
640 |
730 |
810 |
910 |
H |
165 |
90 |
200 |
270 |
300 |
380 |
420 |
450 |
530 |
560 |
605 |
680 |
760 |
870 |
980 |
1040 |
W |
400 |
700 |
850 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
E |
|
|
|
116 |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
150 |
83 |
83 |
123 |
123 |
F |
|
|
|
350 |
350 |
350 |
420 |
420 |
500 |
500 |
500 |
580 |
650 |
650 |
735 |
735 |
重量(kg) |
30 |
58 |
95 |
210 |
318 |
440 |
575 |
800 |
1840 |
2700 |
2890 |
4640 |
6700 |
7810 |
9480 |
13800 |
ANSI Class400 PN64 压力等级 法兰按ANSI B16.5 JB79 HG20596 (mm)
公称通径 |
NP |
2" |
3" |
4" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
28" |
32" |
36" |
40" |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
球孔直径 |
51 |
76 |
102 |
152 |
203 |
254 |
305 |
337 |
387 |
438 |
489 |
591 |
686 |
781 |
876 |
978 |
L |
RF |
292 |
356 |
406 |
495 |
597 |
673 |
762 |
826 |
902 |
978 |
1054 |
1232 |
1397 |
1651 |
1880 |
1956 |
BW |
292 |
356 |
406 |
495 |
597 |
673 |
762 |
826 |
902 |
978 |
1054 |
1232 |
1397 |
1651 |
1880 |
1956 |
H1 |
110 |
120 |
140 |
185 |
220 |
270 |
310 |
345 |
410 |
440 |
480 |
590 |
655 |
730 |
830 |
930 |
H |
180 |
200 |
210 |
290 |
320 |
380 |
430 |
450 |
550 |
580 |
630 |
700 |
790 |
890 |
1000 |
1070 |
W |
400 |
700 |
850 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
E |
|
|
|
116 |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
150 |
83 |
83 |
123 |
123 |
F |
|
|
|
350 |
350 |
350 |
420 |
420 |
500 |
500 |
500 |
580 |
650 |
650 |
735 |
735 |
重量(kg) |
41 |
72 |
108 |
232 |
345 |
480 |
630 |
870 |
1950 |
2800 |
3250 |
5450 |
7750 |
10800 |
14500 |
17600 |
ANSI Class600 PN100 压力等级 法兰按ANSI B16.5 JB79 HG20596 (mm)
公称通径 |
NP |
2" |
3" |
4" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
28" |
30" |
32" |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
750 |
800 |
球孔直径 |
51 |
76 |
102 |
152 |
203 |
254 |
305 |
337 |
387 |
438 |
489 |
591 |
689 |
737 |
787 |
L |
RF |
292 |
356 |
432 |
559 |
660 |
787 |
838 |
889 |
991 |
1092 |
1194 |
1397 |
1549 |
1651 |
1778 |
BW |
295 |
359 |
435 |
562 |
664 |
791 |
841 |
892 |
994 |
1095 |
1200 |
1407 |
1549 |
1651 |
1778 |
RTJ |
292 |
356 |
432 |
559 |
660 |
787 |
838 |
889 |
991 |
1092 |
1194 |
1397 |
1549 |
1651 |
1778 |
H1 |
110 |
120 |
140 |
185 |
220 |
270 |
310 |
345 |
410 |
440 |
480 |
590 |
660 |
700 |
730 |
H |
180 |
200 |
210 |
290 |
320 |
380 |
430 |
450 |
550 |
580 |
630 |
700 |
790 |
840 |
890 |
W |
400 |
850 |
1000 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
E |
|
|
|
116 |
116 |
171 |
171 |
171 |
150 |
83 |
123 |
123 |
123 |
123 |
123 |
F |
|
|
|
350 |
350 |
500 |
420 |
420 |
580 |
650 |
735 |
735 |
735 |
735 |
735 |
重量(kg) |
32 |
64 |
120 |
260 |
500 |
700 |
1098 |
1520 |
2300 |
3250 |
3780 |
6450 |
8500 |
10600 |
13100 |
ANSI Class900 PN150 压力等级 法兰按ANSI B16.5 JB79 HG20596 (mm)
公称通径 |
NP |
2" |
3" |
4" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
球孔直径 |
51 |
76 |
102 |
152 |
203 |
254 |
305 |
324 |
375 |
425 |
473 |
572 |
L |
RF&BW |
368 |
381 |
457 |
610 |
737 |
838 |
965 |
1029 |
1130 |
1219 |
1334 |
1569 |
RTJ |
371 |
384 |
460 |
613 |
740 |
841 |
968 |
1038 |
1140 |
1219 |
1334 |
1569 |
H1 |
135 |
158 |
190 |
200 |
250 |
285 |
350 |
400 |
480 |
530 |
580 |
670 |
H |
190 |
200 |
230 |
300 |
375 |
420 |
460 |
530 |
600 |
640 |
700 |
760 |
W |
600 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
E |
116 |
116 |
116 |
171 |
171 |
83 |
83 |
123 |
123 |
180 |
180 |
220 |
F |
350 |
350 |
350 |
420 |
420 |
650 |
650 |
735 |
735 |
735 |
735 |
735 |
重量(kg) |
50 |
80 |
170 |
390 |
640 |
970 |
1550 |
2150 |
3320 |
4520 |
5320 |
9600 |
ANSI Class1500 PN250 压力等级 法兰按ANSI B16.5 JB79 HG20596 (mm)
公称通径 |
NP |
2" |
3" |
4" |
6" |
8" |
10" |
12" |
14" |
16" |
20" |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
球孔直径 |
51 |
76 |
102 |
146 |
194 |
241 |
289 |
318 |
362 |
440 |
L |
RF&BW |
368 |
470 |
546 |
705 |
832 |
991 |
1130 |
1276 |
1407 |
1686 |
RTJ |
371 |
473 |
549 |
711 |
841 |
1000 |
1146 |
1276 |
1407 |
1686 |
H1 |
140 |
160 |
200 |
210 |
260 |
300 |
365 |
420 |
500 |
600 |
H |
200 |
220 |
250 |
320 |
400 |
450 |
490 |
560 |
640 |
790 |
W |
600 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
E |
116 |
116 |
171 |
171 |
83 |
83 |
123 |
123 |
180 |
220 |
F |
350 |
350 |
420 |
420 |
650 |
650 |
735 |
735 |
735 |
735 |
重量(kg) |
55 |
95 |
180 |
580 |
920 |
1850 |
2150 |
3820 |
5320 |
6850 |
