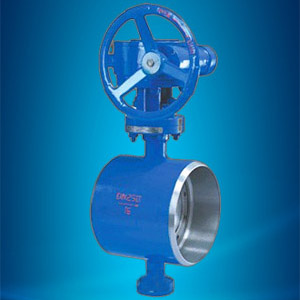

对焊式金属硬密封蝶阀

用途及特点
本蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质。
其主要特点如下：
1、结构紧凑、体积小、重量轻、操作灵活、使用方便。
2、采用三维偏心弹性或多层次硬密封结构,其密封性能可靠达到零泄漏；
3、此阀无法兰,以管道和保霸包扎带来很大方便和美观。
4、具有耐高温、高压耐腐蚀、耐磨损等特点。传动型式：蜗轮传动、气动传动、电动传动对焊式金属硬密封蝶阀,对焊式蝶阀,金属硬密封蝶阀。
主要技术参数：

公称通径	DN(mm)	50~1200
公称压力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
试验压力 Ps(MPa)	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性等。
适用温度	碳钢：-29℃~425℃　不锈钢：-40℃~600℃

标准与规范

设计与制造	压力 -温度等级	焊接型式	试验与检验
GB/T12238、JB/T8527	GB/T9131	GB/T12224	GB/T13927、JB/T9092

主要零件及材质

主要零件材料	阀体	WCB	ZG1Cr18 Ni9Ti	CF8	CF3	ZG1Cr18Ni 12M02Ti	CF8M	CF3M
	压圈	WCB	ZG1Ccr18 N19T1	304	3041	ZG1Cr18N1 12M02T1	316	3161
	蝶板	WCB	ZG1Cr18 Ni9Ti	CF8(304)	CF3f30411	ZG1Cr18Ni 12M02Ti	CF8M(316)	CF3Mf31611
	阀杆	2Cr13	1Cr18N19T1	OCr19N19	OOCr19N111	1Cr18N1 12M02T1	OOCr17N14 M02	OOCr17N14 M02
	阀座	1Cr18Ni9Ti	OCr19Ni9	OOCr19Ni11	OOCr19Ni11	OCt17Ni12 M02	OOCr17N14 M02	OOCr17N124 M02
适用工况	适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀性介质		尿素等腐蚀性介质
手动蝶阀		示倒： D63H-16C
蜗轮传动蝶阀		在阀门类型代号 D后加入“3”表示，示例：D363H-16C
气动蝶阀		在阀门类型代号 D后加入“6”表示，示倒：D663H-16C
电动蝶阀		在阀门类型代号 D后加入“9”表示，示例：D963H-16C

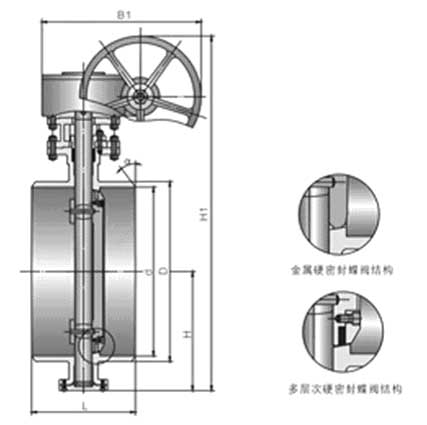

主要外形与连接尺寸

PN0.6MPa								PN1.0MPa
通径	外形尺寸 (参考值)							外形尺寸 (参考值)
毫米 (mm)	L	D	d	H	H1	A	B	L	D	d	H	H1	A	B
80	180	90	78	90	356	180	200	390	636	602	509	1369	570	660
100	190	110	96	100	375	180	200	430	726	692	572	1492	750	550
125	200	135	121	113	401	180	200	470	826	792	638	1622	750	550
150	210	161	146	130	450	270	280	510	926	892	700	1924	750	550
200	230	222	202	205	545	400	425	550	1028	992	765	2054	900	750
250	250	278	254	235	630	400	425	630	1228	1192	860	2259	1000	925
300	270	330	303	275	715	450	560	710	1428	1392	986	261O	1000	925
350	290	382	351	309	817	450	560	790	1628	1592	1106	2856	1000	925
400	31O	432	398	346	923	535	580	870	1828	1792	1216	3121	1100	980
450	330	484	450	392	1059	535	580	950	2028	1992	1345	3385	1100	980
500	350	535	501	427	1126	535	580

PN0.6MPa								PN1.0MPa
通径	外形尺寸 (参考值)							外形尺寸 (参考值)
毫米 (mm)	L	D	d	H	H1	A	B	L	D	d	H	H1	A	B
600	390	636	602	499	1280	570	660	390	636	602	499	1280	570	660
700	430	726	692	566	1480	750	550	430	726	692	566	1480	750	550
800	470	826	792	632	1608	750	550	470	826	792	632	1608	750	550
900	510	926	892	693	1857	750	550	510	926	892	693	1857	750	550
1000	550	1028	992	757	2038	900	750	550	1028	992	757	2038	900	750
1200	630	1228	1192	851	2237	1000	925	630	1228	1192	851	2237	1000	925
1400	71O	1428	1392	876	2411	1000	925	710	1428	1392	876	2411	1000	925
1600	790	1628	1592	1095	2756	1000	925	790	1628	1592	1095	2756	1000	925
1800	870	1828	1792	1214	3093	1100	980	870	1828	1792	1214	3093	1100	980
2000	950	2028	1992	1332	3355	1100	980	950	2028	1992	1332	3355	1100	980

PN1.6MPa								PN2.0MPa
通径	外形尺寸 (参考值)							外形尺寸 (参考值)
毫米 (mm)	L	D	d	H	H1	A	B	L	D	d	H	H1	A	B
80	180	90	78	90	356	180	200	180	90	78	108	430	180	200
100	190	110	96	106	387	180	200	190	110	96	108	392	180	200
125	200	135	121	122	413	180	200	200	135	120	120	414	180	200
150	210	161	146	136	459	270	280	210	161	145	135	494	270	280
200	230	222	202	215	585	40	425	230	222	200	202	578	400	425
250	250	278	254	247	649	400	425	250	278	252	235	673	400	425
300	270	330	303	288	771	450	560	270	330	301	280	793	450	560
350	290	382	351	333	929	450	560	290	382	351	315	921	450	560
400	31O	432	398	359	993	535	580	310	432	398	355	1021	535	580
450	330	484	450	405	1053	535	580	330	484	448	370	1143	535	580
500	350	535	501	444	1245	535	580	350	535	495	420	1192	535	580
600	390	636	602	521	1750	570	660	390	636	595	490	1327	570	660
700	430	726	692	586	1519	750	550
800	470	826	792	659	1659	750	550
900	51O	926	892	720	1829	750	550
1000	550	1028	992	780	1949	900	750
1200	630	1228	1192	889	2243	1000	925
1400	710	1428	1392	1000	2462	1000	925
