产品结构及性能简介

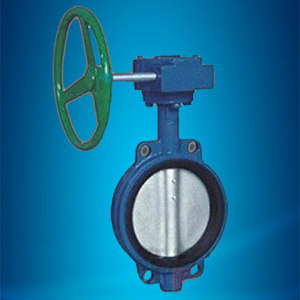

对夹式衬胶蝶阀是根据国内烟气脱硫系统需求而设计的专用产品。为适应石灰石浆液和石膏浆液的腐蚀，阀板和阀杆采用了特殊的而腐蚀合金，阀座采用高耐磨的橡胶，适应液体中大量悬浮颗粒物对阀座的冲蚀。产品具有高耐磨性和高防腐蚀，该产品是针对用户要求而设计，具有针对性可靠性。
1、半轴设计使阀门仅有两部分与流体接触，即阀板和阀座。有效的防止腐蚀，增加了阀门使用寿命，并最大限度的加大了流量。
2、三重轴端密封有效地防止外泄漏。
3、光滑的阀板与阀座紧密配合有效防止内泄漏，并减少阀门扭矩。
4、可更换的阀座支撑圈避免橡胶阀座的膨胀和变形，并且使得阀座的更换更加简单。
5、橡胶阀座直接硫化支撑环上，适合高流速和真空场合使用，并且提高使用寿命。
6、轴套采用自润滑轴承设计，有效地减少磨擦，维护少，使用寿命长。
7、阀座和阀板可选择多种材料，使阀门可以适用多种不同介质。
主要性能规范
|
适用温度 |
适用介质 |
|
天然胶≤85℃ |
石膏浆液、石灰石浆液、回收水、工艺水、废水 |
|
三元乙丙胶（EPDM）≤100℃ |
主要零件材料
|
名称 |
材 料 |
|
阀体 |
灰铸铁、球墨铸铁、碳钢 |
|
蝶板 |
碳钢包覆橡胶、碳钢包覆氟塑料、不锈钢 |
|
阀座 |
天然像胶、三元乙丙橡胶 |
|
阀杆 |
中碳、不锈铁、不锈钢 |

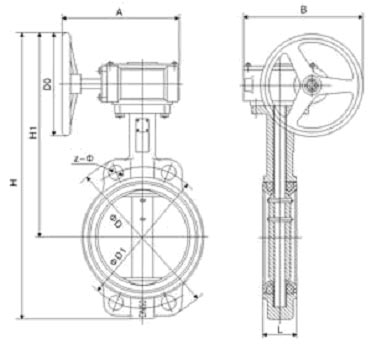

外型及连接尺寸
|
公称 通径
DN (mm) |
主要外型及连接尺寸（mm） |
|
L |
D |
D1 |
z-Φd |
H |
H1 |
A |
B |
|
40 |
33 |
150 |
110 |
4-18 |
350 |
270 |
193 |
125 |
|
50 |
43 |
165 |
125 |
4-18 |
360 |
280 |
193 |
125 |
|
65 |
46 |
185 |
145 |
4-18 |
385 |
295 |
193 |
125 |
|
80 |
46 |
200 |
160 |
8-18 |
396 |
300 |
193 |
125 |
|
100 |
52 |
220 |
160 |
8-18 |
430 |
315 |
193 |
125 |
|
125 |
56 |
250 |
210 |
8-18 |
460 |
335 |
193 |
125 |
|
150 |
56 |
285 |
240 |
8-22 |
485 |
345 |
193 |
125 |
|
200 |
60 |
340 |
295 |
8-22 |
630 |
455 |
283 |
165 |
|
250 |
68 |
395 |
350 |
12-22 |
690 |
484 |
283 |
165 |
|
300 |
78 |
445 |
400 |
12-22 |
770 |
530 |
334 |
175 |
|
350 |
78 |
505 |
460 |
16-22 |
830 |
560 |
334 |
175 |
|
400 |
102 |
565 |
515 |
16-26 |
910 |
595 |
425 |
210 |
|
450 |
114 |
615 |
565 |
20-26 |
938 |
618 |
425 |
210 |
|
500 |
127 |
670 |
620 |
20-26 |
993 |
650 |
425 |
210 |
|
600 |
154 |
780 |
725 |
20-30 |
1131 |
718 |
425 |
210 |
|
700 |
165 |
895 |
840 |
24-30 |
1476 |
998 |
620 |
320 |
|
800 |
190 |
1015 |
950 |
24-30 |
1533 |
1008 |
620 |
320 |
|
900 |
203 |
1115 |
1050 |
28-33 |
1655 |
1070 |
620 |
320 |
|
1000 |
216 |
1230 |
1160 |
28-36 |
1765 |
1125 |
620 |
400 |
|
1100 |
230 |
1340 |
1270 |
32-36 |
1880 |
1184 |
620 |
400 |
|
1200 |
254 |
1455 |
1380 |
32-39 |
1995 |
1240 |
620 |
400 |
