产品口径：DN15-100
产品简介：
制造标准：中国GB, 化工标准HG, 机械部JB,
美标ANSI,API,日本JIS,JPI,德标DIN,英标BS生产。
阀体材质：不锈钢,钛合金钢,铬钼钢,低温钢,锻钢,
铜,铸铁,铸钢,碳钢,WCB,WC6,WC9,20#,25#,A105,
F11,F22,304,304L,316,316L等。
工作压力1.0Mpa-50.0Mp,个别产品可耐到100.0Mp。
工作温度：-196℃-650℃,个别产品可耐到1200℃
连接方式：卡箍,卡套,承插焊,对焊,焊接,
法兰,外螺纹,内螺纹。
驱动方式：电动,液动,气动,手动。

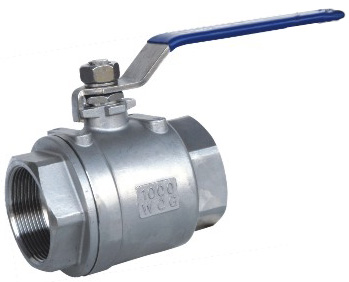

二片式内螺纹球阀
内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动
Q11F二片式内螺纹球阀
内螺纹球阀及对焊球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
二片式内螺纹球阀主要零件材料
|
序号NO. |
零件名称 |
材质 |
|
不锈钢 |
碳钢 |
|
1 |
阀体 |
不锈钢CF8M |
碳钢WCB |
|
2 |
球体 |
不锈钢SS316 |
不锈钢SS304 |
|
3 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
4 |
密封垫 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
5 |
阀盖 |
不锈钢CF8M |
碳钢WCB |
|
6 |
阀杆 |
不锈钢SS316 |
不锈钢SS304 |
|
7 |
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
8 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
9 |
填料压盖螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
10 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
|
11 |
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
12 |
阀杆螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
13 |
手柄套 |
塑料 |
塑料 |
二片式内螺纹球阀主要连接尺寸及重量
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
55 |
55 |
65 |
75 |
88 |
102 |
110 |
125 |
162 |
189 |
260 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
180 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
